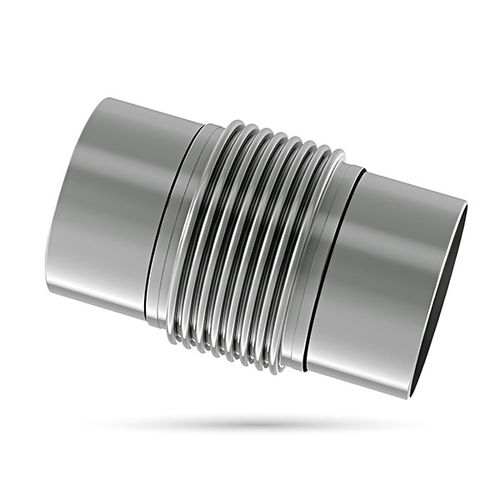

Questo giunto di dilatazione è costituito da un unico soffietto con le relative connessioni. Può assorbire movimenti in qualsiasi direzione, assiale, angolare e laterale.
Viene utilizzato principalmente per assorbire le dilatazioni assiali in direzione longitudinale di sistemi di tubazioni rettilinei, anche se, a seconda della loro progettazione, può assorbire piccole quantità di movimenti angolari e laterali. È il tipo più semplice, anche se le tubazioni devono essere controllate (ancorate e guidate) in modo che i movimenti previsti siano opportunamente indirizzati nella direzione giusta per il corretto funzionamento.
Questo tipo di struttura non può sopportare forze di pressione e deve essere supportato da ancoraggi fissi debitamente progettati.
Caratteristiche e proprietà
Il giunto di dilatazione più economico
Non trattiene la forza della pressione
Assorbe i movimenti assiali, laterali e angolari
Deve essere adeguatamente ancorato e guidato.
Non resiste alla forza della pressione e deve essere sostenuto da un ancoraggio fisso adeguatamente progettato. In caso contrario, il giunto potrebbe estendersi eccessivamente, con conseguenze disastrose.
---
