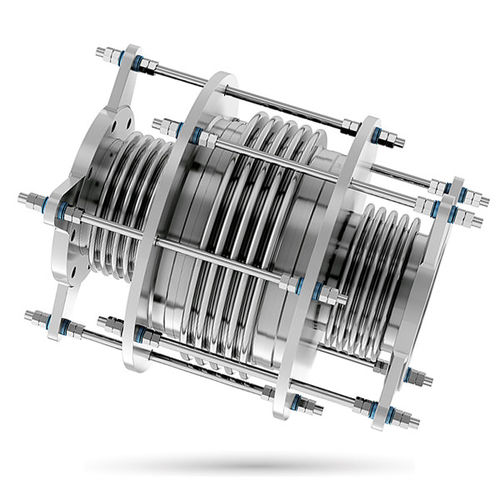

Compensatore di dilatazione in metallo BM-PB-IN LINE

rotondocon flangiaassiale

Questo giunto di espansione è progettato per assorbire i movimenti assiali e laterali mantenendo la forza della pressione. Il principio di base di questo tipo di giunto di espansione è l'uso di un soffietto di compensazione e di due soffietti di linea, collegati da aste di controllo, per bilanciare la forza della pressione. La forza della pressione che agisce sul soffietto di linea è bilanciata dalla forza esercitata sul soffietto di compensazione attraverso le aste di controllo. Lo scopo di questo tipo di giunto di espansione è quello di sostenere e bilanciare la forza della pressione, in modo tale che non sia necessario un ancoraggio fisso nel sistema di tubazioni e che le forze e i movimenti esercitati sulle flange con le delicate apparecchiature collegate siano ridotti a livelli tollerabili. Caratteristiche e proprietà A seconda del progetto, assorbono i movimenti assiali, laterali o una combinazione di entrambi. Mantiene la pressione in entrambe le direzioni. Non richiede un ancoraggio fisso, poiché le forze di pressione sono bilanciate. Richiede un numero minimo di guide. Trasferisce carichi minimi alle apparecchiature collegate. Si utilizzano quando è necessario assorbire i movimenti assiali e laterali, ma dove non c'è spazio per l'installazione di ancoraggi o dove tale installazione sarebbe molto costosa.
