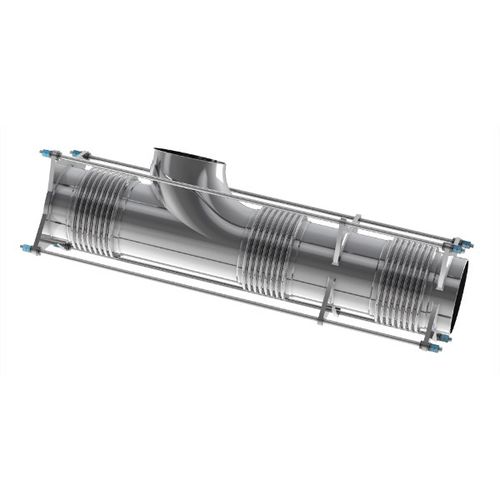

Compensatore di dilatazione in metallo BM-PB-ELBOW

rotondoda saldareassiale

Questo giunto di dilatazione metallico bilanciato in pressione viene utilizzato nei casi di cambio di direzione, dove un giunto di dilatazione con aste di controllo deve assorbire il movimento assiale mantenendo la forza della pressione. Il gomito utilizzato per il cambio di direzione è montato tra il soffietto di linea e il soffietto di compensazione, che ha la stessa area ed è collegato con aste di controllo progettate per sostenere la forza della pressione. A seconda del movimento laterale, si utilizzerà un soffietto di linea singolo o universale. Caratteristiche e proprietà A seconda del progetto, assorbe i movimenti assiali, laterali o una combinazione di entrambi. Mantiene la pressione in entrambe le direzioni. Non richiede un ancoraggio fisso, poiché le forze di pressione sono bilanciate. Richiede un numero minimo di guide. Trasferisce carichi minimi alle apparecchiature collegate. Lo scopo di questo tipo di giunto di dilatazione è quello di sostenere e bilanciare la forza della pressione, in modo tale che non sia necessario un ancoraggio fisso nel sistema di tubazioni e che le forze e i movimenti sulle flange con le delicate apparecchiature collegate siano ridotti a livelli tollerabili, con assorbimento dei movimenti assiali e laterali.
