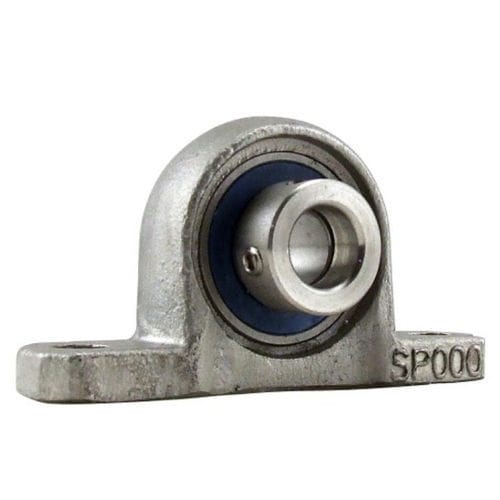

Supporto di albero con piastre SUP series

con cuscinetto a sferein acciaio inoxsupporti con montati con collari eccentrici

I cuscinetti Mini Pillow Block in acciaio inossidabile con collare di bloccaggio eccentrico (SUP) sono dotati di alloggiamenti e inserti in acciaio inossidabile. I Pillow Block hanno un cuscinetto montato in un alloggiamento e sono utilizzati quando la superficie di montaggio del cuscinetto è parallela all'asse dell'albero. L'alloggiamento viene avvitato a una fondazione attraverso i fori della base. Il collare di bloccaggio è dotato di una cavità eccentrica rispetto al foro. Una volta montato sull'albero, questo incavo eccentrico si innesta con un'estremità eccentrica della camma dell'anello interno del cuscinetto. Il collare si innesta sulla camma interna del cuscinetto. Questo gruppo blocca saldamente l'albero. La vite di arresto del collare fornisce un ulteriore bloccaggio.
