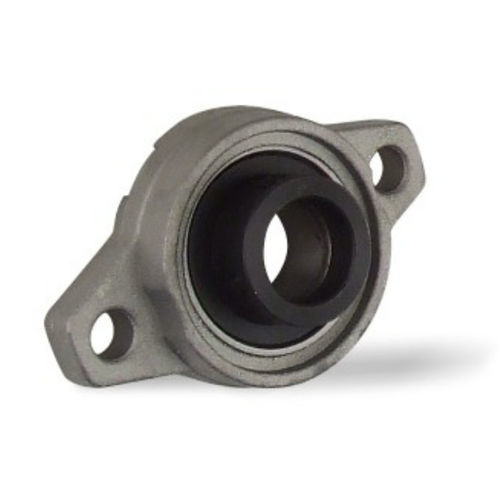

Bronzina con flangia UFL00 series

con cuscinetto a sferein alluminioin zinco

I cuscinetti mini a due bulloni montati su flangia con collare di bloccaggio eccentrico (UFL) sono dotati di alloggiamenti in alluminio zincato e inserti in acciaio cromato. I cuscinetti montati all'interno di un alloggiamento flangiato sono utilizzati quando la superficie di montaggio del cuscinetto è perpendicolare all'asse dell'albero. L'alloggiamento viene fissato a una fondazione attraverso i fori della base. Il collare di bloccaggio è dotato di una cavità eccentrica rispetto al foro. Una volta montato sull'albero, questo incavo eccentrico si innesta con un'estremità eccentrica della camma dell'anello interno del cuscinetto. Il collare si innesta sulla camma interna del cuscinetto. Questo gruppo blocca saldamente l'albero. La vite di arresto del collare fornisce un ulteriore bloccaggio.
