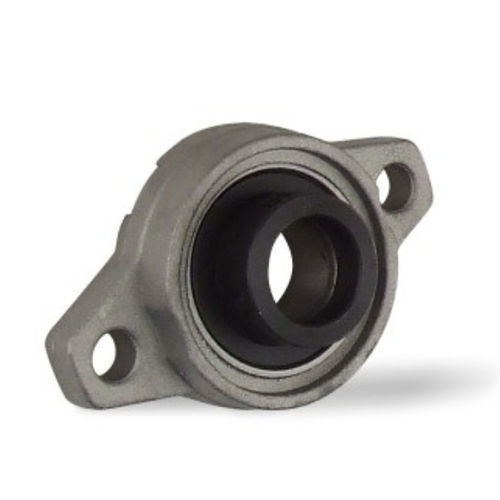

Bronzina con flangia SUFL00 series

con cuscinetto a sferein acciaio inossidabilesupporti con montati con collari eccentrici

I cuscinetti mini a flangia a due bulloni in acciaio inox con collare di bloccaggio eccentrico (SUFL) hanno alloggiamenti in acciaio inox e inserti in acciaio inox. I cuscinetti montati in un alloggiamento flangiato sono utilizzati quando la superficie di montaggio del cuscinetto è perpendicolare all'asse dell'albero. L'alloggiamento viene avvitato a una fondazione attraverso i fori della base. Il collare di bloccaggio è dotato di una cavità eccentrica rispetto al foro. Una volta montato sull'albero, questo incavo eccentrico si innesta con un'estremità eccentrica della camma dell'anello interno del cuscinetto. Il collare si innesta sulla camma interna del cuscinetto. Questo gruppo blocca saldamente l'albero. La vite di arresto del collare fornisce un ulteriore bloccaggio.
