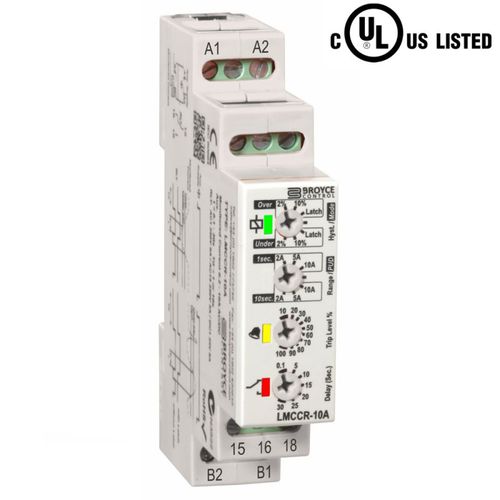

- Monitoraggio della corrente di sotto o di sovraccarico (selezionabile)
- Livello di intervento, isteresi e tempo di ritardo regolabili + Latch
- Alimentazione ausiliaria isolata
- Uscita relè SPDT
- larghezza 17,5 mm, montaggio su guida DIN
- Omologazione UL
Il prodotto è progettato per monitorare la corrente di alimentazione di un carico. Affinché il prodotto funzioni, deve essere presente un'alimentazione ausiliaria (necessaria per alimentare l'unità).
Sono disponibili due modalità di monitoraggio:
Sotto corrente:
In condizioni di funzionamento normale, il relè è in stato di eccitazione (corrente monitorata superiore al livello di intervento impostato). Quando la corrente scende al di sotto del livello di intervento, il relè si diseccita dopo il ritardo impostato. La corrente deve aumentare al di sopra del livello di intervento più l'isteresi prima che il relè si riattivi.
Sovracorrente:
Durante il funzionamento normale, il relè si trova nello stato di eccitazione (corrente monitorata inferiore al livello di intervento impostato). Quando la corrente aumenta oltre il livello di intervento, il relè si diseccita dopo il ritardo impostato. La corrente deve scendere al di sotto del livello di intervento meno l'isteresi prima che il relè si riattivi.
---
