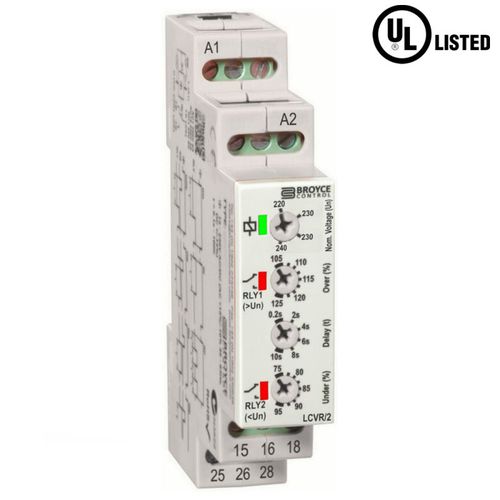

Relè di sorveglianza di sottotensione LCVR/2

di sovratensione1NA/NCAC

- Monitoraggio sotto e sopra tensione - Monitoraggio della propria fornitura - Tensioni nominali selezionabili - Livelli di viaggio regolabili - Ritardo regolabile - 2 x SPDT Uscita a relè - Larghezza 17,5 mm, montaggio su guida DIN - Omologazione UL Quando viene applicata l'alimentazione, i relè di uscita RLY1 e RLY2 si eccitano a condizione che la tensione di alimentazione monitorata sia superiore al livello di intervento sotto tensione impostato e inferiore al livello di intervento sopra tensione impostato. Sotto tensione: Se la tensione diminuisce al di sotto del livello di intervento sotto tensione impostato, RLY2 si diseccita dopo il ritardo impostato. La tensione deve aumentare al di sopra del livello di intervento più l'impostazione dell'isteresi impostata prima che RLY2 si riattivi. Sovratensione: Se la tensione aumenta oltre il livello di intervento per la sovratensione impostato, RLY1 si diseccita dopo il ritardo impostato. La tensione deve diminuire al di sotto del livello di intervento meno l'impostazione dell'isteresi impostata prima che il relè RLY1 si riattivi. Specifica - Funzione di monitoraggio: Sotto e sopra tensione - Tensione di alimentazione monitorata*: 110/115V o 220/230/240V AC 50/60Hz - Livello di viaggio: Sotto: 75 - 100%/Over: 100 - 125% - Isteresi: ≈2% (fisso) - Ritardo: 0.2 – 10s - Uscita: 2 x SPDT 5A @ 250V (AC1) - Dimensioni (mm): L:17,5 x H:89 x P:66,5
