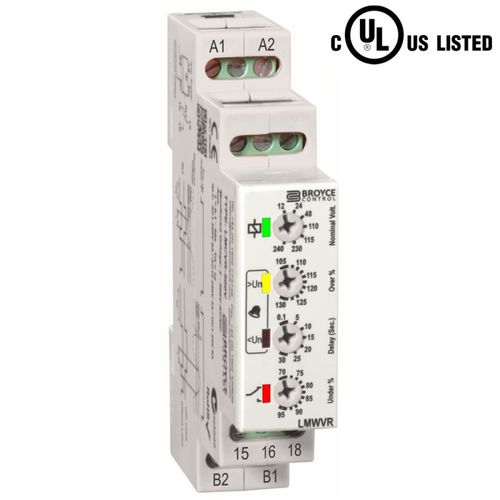

- Monitoraggio di sotto e sovratensione (finestra)
- Livelli di intervento regolabili
- Ritardo regolabile
- Alimentazione ausiliaria isolata
- Uscita relè SPDT
- Larghezza 17,5 mm, montaggio su guida DIN
- Omologazione UL
Il prodotto è progettato per monitorare una tensione nominale su un'alimentazione separata e garantire che rimanga entro i limiti impostati. Affinché il prodotto funzioni, deve essere presente un'alimentazione ausiliaria (necessaria per alimentare l'unità). Quando viene applicata la tensione monitorata, il relè si attiva.
Sottotensione: se la tensione monitorata scende al di sotto del livello di intervento impostato per la sottotensione, il relè si diseccita. La tensione deve aumentare al di sopra del livello di intervento più l'isteresi impostata prima che il relè si riattivi.
Sovratensione: se la tensione monitorata aumenta oltre il livello di intervento di sovratensione impostato, il relè si diseccita. La tensione deve scendere al di sotto del livello di intervento meno l'isteresi impostata prima che il relè si riattivi.
Specifiche
- Funzione di monitoraggio: Sotto e sovratensione
- Livello di intervento: Sotto: 70 - 90%/Sopra: 105 - 130% (della tensione nominale selezionata)
- Isteresi: ≈2%
- Ritardo: 0.1 - 30s
- Dimensioni (mm): L:17,5 x H:89 x P:66,5
---
