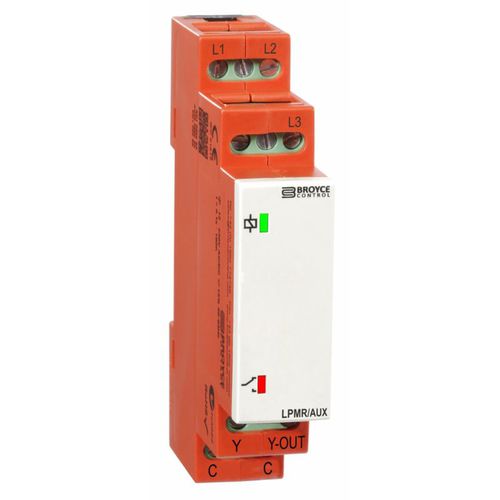

Relè di protezione di squilibrio di fase LPMR/AUX

di sequenza di fasidi assenza di fasetrifase

- Monitoraggio dello squilibrio di fase - Rileva la sequenza di fase errata e la perdita di fase - Ampio range di tensione trifase 190 - 600VAC - Alimentazione ausiliaria - 24VAC - Nessuna regolazione da parte dell'utente - Facile da installare/regolare - Uscita SPNO a 24VAC - Larghezza 17,5 mm, montaggio su guida DIN Progettato per la protezione dei compressori a vite e scroll contro lo sbilanciamento, la perdita e l'inversione di fase, il prodotto monitora un'ampia alimentazione trifase utilizzata per alimentare il carico ma, in aggiunta, è alimentato da un'alimentazione ausiliaria separata a 24VAC. Affinché il relè si ecciti, è necessario collegare l'alimentazione ausiliaria e tutte le fasi presenti, nella corretta sequenza ed entro i parametri di funzionamento specificati. Se una di queste condizioni non viene soddisfatta, il relè si diseccita. Specifica - Funzione di monitoraggio: Squilibrio di fase, sequenza + perdita - Tensione di alimentazione monitorata: 190 - 600VAC - Sbilanciamento di fase perdita/soglia: 67.5V +/- 2.5V* - Livello di ripristino dello squilibrio di fase (Hyst.) 6,5V ± 1,5V sotto il livello di intervento - Ritardo (da guasto): < 200ms - Alimentazione ausiliaria: 24VAC +/-25% - Uscita: SPNO 6A (24VAC) - Dimensioni (mm): L:17,5 x H:89 x P:66,5
