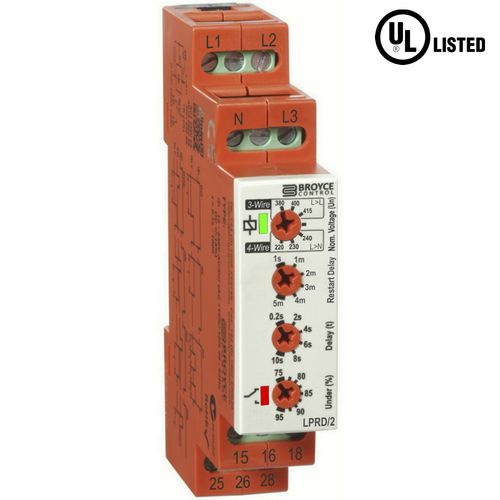

Relè di protezione trifase LPRD/2

di sottotensionedi fasesu guida DIN

LPRD/2 - Sottotensione con ritardo al riavvio - Nominali selezionabili per le più diffuse tensioni di alimentazione a 3 o 4 fili - Rileva sequenza di fase errata, perdita di fase e neutro - Livello di intervento e ritardo regolabili - Uscita relè DPDT - larghezza 17,5 mm, montaggio su guida DIN - Omologazione UL Il prodotto monitora la propria alimentazione trifase e può essere impostato per il monitoraggio a 3 o 4 fili. Affinché il relè di uscita si attivi, tutte le fasi (e il neutro, se applicabile) devono essere presenti, la sequenza delle fasi corretta e le tensioni di fase misurate superiori al livello di intervento impostato. Se una di queste condizioni non è soddisfatta, il relè si diseccita. Un ritardo di riavvio regolabile consente all'utente di impostare un periodo di tempo prima che il relè possa rienergizzarsi. Specifiche - Funzione di monitoraggio: Sottotensione - Tensioni di alimentazione monitorate: (3 fili) 380V, 400V o 415VAC/(4 fili) 220V, 230V o 240VAC - Livello di intervento sotto tensione: 75 - 95% del nominale selezionato - Isteresi: ≈2% - Ritardo: 0.2 - 10s (ritardo al riavvio: 1s - 5m) - Uscita: DPDT 5A @ 250V (AC1) - Dimensioni (mm): L:17,5 x H:89 x P:66,5
