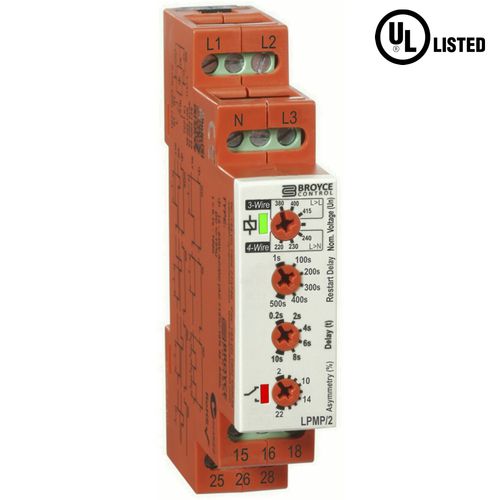

Relè di protezione trifase LPMP/2

di sovratensionedi sottotensionedi assimmetria di fase

LPMP/2 - Monitoraggio di sotto/sovratensione e asimmetria - Nominali selezionabili per le più diffuse tensioni di alimentazione a 3 o 4 fili - Rileva la sequenza di fase errata, la perdita di fase e di neutro - Livello di intervento e ritardi temporali regolabili - Uscita relè DPDT - larghezza 17,5 mm, montaggio su guida DIN - Omologazione UL Il prodotto monitora la propria alimentazione trifase e può essere impostato per il monitoraggio a 3 o 4 fili. Affinché il relè di uscita si attivi, tutte le fasi (e il neutro, se applicabile) devono essere presenti, la sequenza delle fasi corretta e l'asimmetria/sbilanciamento delle fasi misurato entro i limiti impostati. Se una di queste condizioni non è soddisfatta, il relè si diseccita. Un ritardo di riavvio regolabile consente all'utente di impostare un periodo di tempo prima che il relè possa rienergizzarsi. Specifiche - Funzione di monitoraggio: Sotto/sovratensione + asimmetria - Tensioni di alimentazione monitorate: (3 fili) 380V, 400V o 415VAC/(4 fili) 220V, 230V o 240VAC - Livelli di intervento fissi: Sotto: 90% / Sopra: 110% - Isteresi: ≈2% - Ritardo: 0.2 - 10s (ritardo al riavvio: 1 - 500s) - Uscita: DPDT 5A @ 250V (AC1) - Dimensioni (mm): L:17,5 x H:89 x P:66,5
