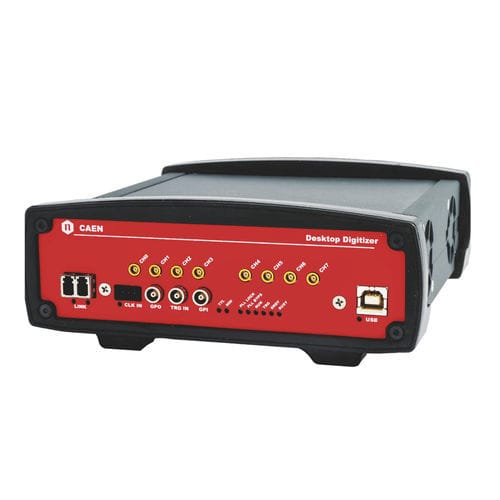

Digitalizzatore analogico DT5725

14 bits

14 bit a 250 MS/s Ingressi analogici su connettori coassiali MCX Supporto NSCLDAQ (solo DPP-PSD e DPP-PHA) 8 canali, modulo desktop 0.gamma dinamica di ingresso selezionabile a 5 e 2 Vpp con regolazione dell'offset CC programmabile Algoritmi per l'elaborazione degli impulsi digitali Analisi dell'altezza dell'impulso (DPP-PHA) Discriminazione della forma dell'impulso (DPP-PSD) Codifica a lunghezza zero (DPP-ZLEplus) - NUOVO Finestra di acquisizione dinamica (DPP-DAW) - NUOVO Interfacce di comunicazione USB e Optical Link Funzioni di sincronizzazione su più schede Possibilità di collegamento a margherita Compatibile con i software demo CoMPASS, MC2Analyzer, DPP-ZLEplus e DPP-DAW e con le librerie C e LabVIEW Panoramica Il DT5725S è un digitalizzatore in grado di registrare forme d'onda e di eseguire algoritmi avanzati per l'elaborazione digitale degli impulsi (DPP) online. Utilizzando il firmware DPP, gli utenti possono acquisire parametri fisici quantitativi (Carica integrata, Discriminazione della forma dell'impulso con risoluzione temporale molto fine, Analisi dell'altezza dell'impulso), nonché leggere forme d'onda con identificazione automatica dell'impulso e soppressione della linea di base su base canale (Codifica a lunghezza zero e Finestra di acquisizione dinamica). L'ampia gamma di algoritmi DPP supportati dal DT5725S lo rende un "must-have" per qualsiasi tipo di applicazione di fisica nucleare. Anche il DT5725S (precedentemente DT5725) è stato aggiornato, introducendo una FPGA più grande per ospitare algoritmi DPP più complessi e un nuovo convertitore A/D per una migliore stabilità che non richiede una calibrazione legata alla temperatura. I segnali di ingresso vengono letti da un ADC Flash, con risoluzione di 14 bit e frequenza di campionamento di 250 MS/s, che si adatta bene ai segnali medio-veloci come quelli provenienti da scintillatori liquidi o inorganici accoppiati a PMT o fotomoltiplicatori al silicio,
