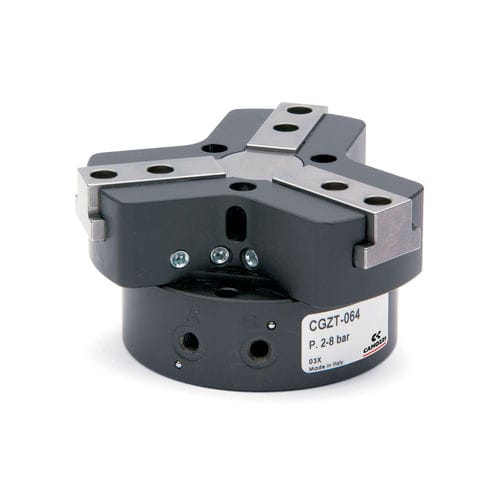

Pinza di presa pneumatica CGZT series

concentricaa 3 griffeper movimentazione

Le nuove pinze pneumatiche Serie CGZT, grazie ad un sistema di trasmissione della forza preciso e ad alto rendimento, sono in grado di fornire elevate forze di serraggio garantendo compattezza, peso ridotto ed elevata ripetibilità. Disponibili in 7 taglie (40, 50, 64, 80, 100, 125, 160) e in 3 differenti versioni (doppio effetto, semplice effetto NO e semplice effetto NC), permettono di individuare la soluzione migliore per ogni esigenza di manipolazione. Sono inoltre disponibili anche nella variante con spintore. Questa serie di pinze risulta particolarmente adatta ad essere abbinata a robot antropomorfi, collaborativi e sistemi gantry per applicazioni di Pick & Place, Material handling e carico/scarico macchine utensili. Taglie - 40, 50, 64, 80, 100, 125, 160 mm Attacchi aria - M3 (40), M5 (50, 64, 80), G1/8 (100, 125, 160) Pressione di lavoro - 2 ÷ 8 bar (doppio effetto), 4 ÷ 8 bar (semplice effetto) Temperatura di lavoro - 5°C ÷ 60°C (standard) - 5°C ÷ 130°C (versione alte temperature) Temperatura di stoccaggio - -10°C ÷ 80°C Frequenza max. di utilizzo - 5 Hz (40, 50, 64); 3 Hz (80); 2 Hz (100, 125); 1 Hz (160) Ripetibilità - ≤ 0.02 mm Intercambiabilità - 0.1 mm Fluido - Aria in classe 7.4.4 secondo ISO 8573-1. Nel caso si utilizzasse aria lubrificata, si consiglia olio ISOVG32 e di non interrompere mai la lubrificazione. Lubrificazione - Dopo 10 milioni di cicli ingrassare le zone di scorrimento utilizzando grasso Molykote DX. Compatibilità - Direttiva ROHS Certificazioni - ATEX (II2G Ex h IIC T4 Gb II2D Ex h IIIC T120° Db -20°C≤Ta≤70°C). Per ordinare la versione ATEX, aggiungere EX al codice commerciale. Materiali - Esenti da Rame, Silicone e PTFE
