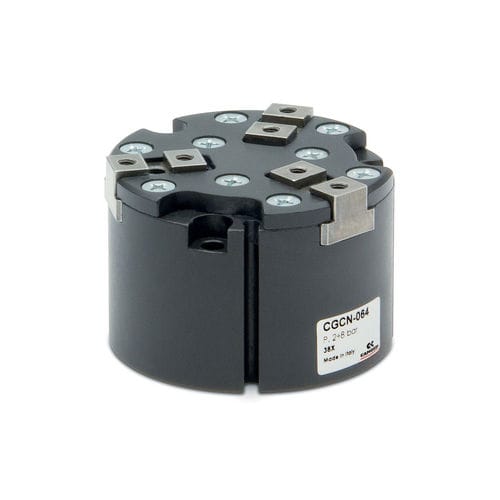

Pinza di presa pneumatica CGCN series

concentricaa 3 griffemagnetica

Le nuove pinze pneumatiche della serie CGCN sono disponibili in 5 diverse dimensioni (50, 64, 80, 100, 125). Il loro design compatto consente un'elevata forza di serraggio e lunghe corse in dimensioni ridotte. Grazie al magnete permanente integrato nel pistone della pinza, gli interruttori di prossimità magnetici della Serie CSD possono essere inseriti nelle scanalature del corpo. Tipo di costruzione - pinza autocentrante a tre griffe con guida a T Funzionamento - doppio effetto Dimensioni - 50, 64, 80, 100, 125 mm Trasmissione della forza - leva Connessioni aria - M5 (50, 64, 80), G1/8 (100, 125) Pressione di esercizio - 2 ÷ 8 bar Temperatura di lavoro - 5°C ÷ 60°C Temperatura di stoccaggio - -10°C ÷ 80°C Frequenza massima di utilizzo - 5 Hz (50, 64); 3 Hz (80); 2 Hz (100, 125) Ripetibilità - ≤ 0,05 mm Intercambiabilità - 0,1 mm Fluido - aria in classe 7.4.4 secondo la norma ISO 8573-1. In caso di utilizzo di aria lubrificata, si consiglia di utilizzare olio ISOVG32 e di non interrompere mai la lubrificazione. Lubrificazione - Dopo 10 milioni di cicli, ingrassare le zone di scorrimento con grasso Molykote DX. Grado di protezione - IP40 Compatibilità - Direttiva ROHS Certificazioni - ATEX (II2G Ex h IIC T4 Gb II2D Ex h IIIC T120° Db -20°C≤Ta≤70°C). Per ordinare la versione ATEX aggiungere EX alla fine del codice commerciale. Materiali - esenti da rame, PTFE e silicone
