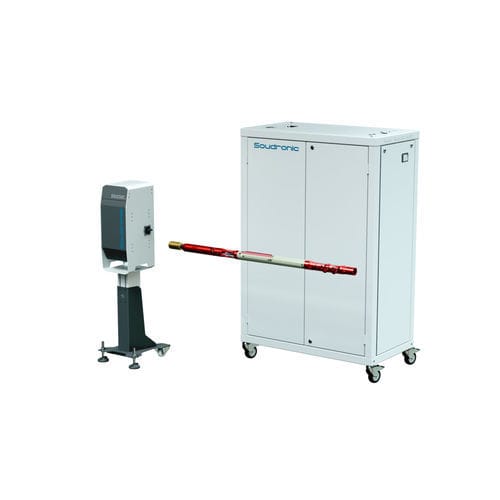

Linea di verniciatura a polvere continua SOUCOAT series

elettrostaticaper industria dell'alluminioautomatica

Panoramica
La protezione della saldatura è determinante per la qualità delle lattine a tre pezzi. I sistemi SOUCOAT P applicano rivestimenti in polvere o vernici a umido su cuciture interne ed esterne. I sistemi sono completamente automatizzati e configurabili per velocità di produzione, dimensione del corpo e disposizione, ottimizzando il consumo di materiale e garantendo operazioni pulite.

Progettazione del sistema

• Braccio polvere e testa di spruzzo regolabili per impostazioni rapide
• Connessione rapida per cambio tra saldatrici
• Monitor polvere opzionale SPM-2 basato su visione
• UNICONTROL PC touch-screen per controllo processo, diagnostica e statistiche
• Nulettronica alta tensione (HVS-400)
• Ingombro ridotto
• Funzioni di monitoraggio del flusso e dell'usura
• Valvole proporzionali per regolazioni pneumatiche

Componenti principali
Il sistema SOUCOAT include:

• Unità di alimentazione polvere CPF (generazione CPF-400)
• Braccio di applicazione PSA con connessione rapida e testa Cumulus
• Unità di riciclo polvere FDC (FDC-400)
• Equipaggiamento per convogliatore sospeso (spazzole di messa a terra incluse)
• Sistema di controllo standalone o integrato (opzionale)
• Modulo diagnostica e statistiche
• Canalina per tubi polvere e cavi elettrici

Braccio spruzzo polvere (PSA - testa Cumulus)

• Taglie: PSA-45 (supportato), PSA-52 (supportato), PSA-65 (non supportato)
• Regolazione precisa di larghezza e spessore banda; rapido set-up grazie alle labbra regolabili
• Connessione rapida in materiale resistente all'usura per montaggio/smontaggio veloce
• Elettrodo speciale per polvere VPPA

Unità di riciclo polvere FDC-400
FDC-400 recupera la polvere in eccesso, la tratta e la reintegra nel sistema, permettendo il riutilizzo controllato e riducendo gli scarti.

Unità di alimentazione CPF-400
La generazione CPF-400 migliora l'affidabilità dell'alimentazione. Può essere montata su carrello con rulli o fissata direttamente a saldatrici compatibili per ridurre l'ingombro. La fluidificazione visibile consente controlli rapidi senza apertura.

Sistema Alta Tensione HVS-400
HVS-400 offre controllo digitale avanzato, misura di corrente ad alta precisione, misura kV in uscita cascata, rilevamento rottura filo e scintille, schermatura magnetica e design modulare per facile manutenzione e supporto a lungo termine.

Soudronic Insights Ready
La connessione a una macchina Insights-ready fornisce una dashboard di base con statistiche in tempo limitato a livello di macchina e componente:

• Stato macchina
• Efficienza
• Top 5 errori
• Registro eventi

Opzioni e accessori (selezione)

• Sistema FPF alimentazione polvere in bulk (scaricatore tamburo automatico, pompa di trasferimento, agitatore)
• Adattatore di misura HVS per tensione su braccio spruzzo
• Raffreddatore di cucitura con ugelli per velocità di saldatura elevate o polvere VPPA
• MICRO.MATE misuratore spessore rivestimento
• CURE.LOG datalogger per profili di polimerizzazione
• Stripe Cutter STC per rimozione strisce e test
• Bilancia di precisione PWB per controllo consumo polvere/vernice
• Powder Beading Tester PBT per test di durezza e adesione
• Sistema di aspirazione per unità polvere

Tipologie macchina (sintesi)

• SOUCOAT P-120S UM — cucitura interna, rivestimento a polvere, saldatura superiore, 9–115 m/min, Ø 45–330 mm, larghezze 8/10/12/15 mm, stand‑alone: sì
• SOUCOAT P-120S U — cucitura interna, rivestimento a polvere, saldatura superiore, 9–115 m/min, Ø 45–330 mm, larghezze 8/10/12/15 mm, stand‑alone: sì
• SOUCOAT P-80S UM — cucitura interna, rivestimento a polvere, saldatura superiore, 9–85 m/min, Ø 45–330 mm, larghezze 8/10/12/15 mm, stand‑alone: sì
• SOUCOAT P-80S U — cucitura interna, rivestimento a polvere, saldatura superiore, 9–85 m/min, Ø 45–330 mm, larghezze 8/10/12/15 mm, stand‑alone: sì

Osservazioni sui tipi
La velocità massima di saldatura è limitata a 60 m/min con PSA-45. Altre larghezze e opzioni labbro disponibili su richiesta; velocità elevate richiedono generalmente larghezze più ridotte.

Specifiche tecniche

• Serie: SOUCOAT P-80S / P-120S
• Applicazione: rivestimento a polvere (opzioni vernice umida/rullo/spazzola)
• Posizione cucitura: varianti interna ed esterna
• Posizione saldatura: saldatura superiore (alcuni modelli: inferiore)
• Intervalli velocità: fino a 115 m/min (P-120S) o 85 m/min (P-80S), dipende dal braccio
• Diametro corpo: tip. 45–330 mm
• Larghezze rivestimento: 8, 10, 12, 15 mm (altre su richiesta)
• Componenti chiave: FDC-400, CPF-400, PSA con testa Cumulus, HVS-400
• Controllo: UNICONTROL PC touch-screen, moduli diagnostica e statistiche
• Monitoraggio: flusso polvere, monitor tubi, rilevamento usura, SPM-2 opzionale
• Integrazione: standalone o integrata; prontezza Industry 4.0 via OPC-UA
• Opzioni: alimentatore bulk (FPF), raffreddatore cucitura, adattatori di misura, apparecchiature test (MICRO.MATE, PWB, PBT), aspirazione
