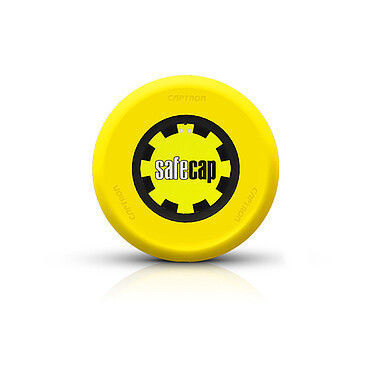

Comando bimanuale di sicurezza SC3x series

capacitivoper pulsante tattileIK08

Panoramica
La serie SC3x è l'ultima generazione dei comandi two-hand CAPTRON safeCAP, successore della serie SC4. Progettata per macchine ad alto rischio di infortunio (punzonatrici, presse e simili), offre attuazione senza sforzo, lunga durata e integrazione conforme alle normative di sicurezza.

Vantaggi principali

• Attuazione senza forza tramite tecnologia a sensore capacitivo — non richiede pressione, riduce l'affaticamento del polso; utilizzabile con guanti da lavoro.
• Elevata durata e protezione: pulsanti completamente incapsulati (IP68) protetti da acqua, olio, polvere e urti; principio sensoriale senza usura per diverse centinaia di milioni di cicli; manutenzione minima.
• Certificato per applicazioni di sicurezza (Tipo III C) e compatibile con PLC di sicurezza, relè di sicurezza e unità di condizionamento del segnale standard.

Caratteristiche (serie)

• Varianti disponibili: canale singolo (NO) e doppio canale (NO/NC).
• Opzioni di connettore/pin: varianti a 5, 6 e 8 pin a seconda del modello/configurazione.
• Feedback LED: verde (pronto), giallo (azionato).
• Certificazioni: EN ISO 13849-1 (Cat. 4, PLe), EN ISO 13851, IEC 60947-5-1 e direttive CE applicabili; certificato di esame CE referenziato.

Montaggio / Varianti

• SC30: foro d'installazione Ø 22,5 mm, superficie sensibile Ø 50 mm quando montato — adatto per installazione rapida in involucri standard.
• SC31: superficie sensibile Ø 50–58 mm con fissaggio a 3 punti, altezza totale ridotta (7 mm) — per installazioni a profilo basso.

Espandibile
La serie SC3x è modulare e può essere estesa con accessori (coperture protettive, pannelli di montaggio su banco e altri elementi di fissaggio/protezione) per creare soluzioni two-hand conformi alle normative.

Prodotti / Note applicative

• SC30 (Canale singolo): superficie sensibile Ø 50 mm, si installa tramite foro standard Ø 22,5 mm; può essere combinato con unità di condizionamento del segnale per applicazioni two-hand. Esempi d'uso: punzonatura, presse.
• SC30 (Doppio canale): superficie di commutazione Ø 50 mm, installazione tramite foro Ø 22,5 mm; compatibile con MCR225 e PILZ PNOZ; certificato TÜV SÜD per EN ISO 13849-1 e EN ISO 13851. Uso tipico: presse, punzonatrici.
• SC31 (Doppio canale): superficie sensibile Ø 50 mm, profilo basso (7 mm); compatibile con MCR225 e PILZ PNOZ s6; testato da TÜV SÜD. Usi: punzonatura, pressatura e simili.

Specifiche tecniche

• Serie / Modello: SC3x (varianti SC30, SC31)
• Tecnologia sensore: sensore touch capacitivo — attuazione senza forza; utilizzabile con guanti
• Protezione ingressi: IP68 (completamente incapsulato)
• Resistenza agli urti: IK08
• Durata di commutazione: diverse centinaia di milioni di cicli
• Uscite: relè PhotoMOS senza potenziale con uscite antivalenti NO/NC (come indicato)
• Versioni connettore/pin: varianti a 5, 6 e 8 pin a seconda del modello
• Montaggio: SC30 (foro di montaggio Ø 22,5 mm); SC31 (superficie sensibile Ø 50–58 mm, fissaggio a 3 punti, altezza di montaggio 7 mm)
• Feedback LED: verde (pronto), giallo (azionato)
• Norme / Certificazioni: EN ISO 13851, IEC 60947-5-1, EN ISO 13849-1 (Cat. 4, PLe), 2006/42/EC; certificato di esame CE referenziato; test/certificazioni TÜV SÜD per varianti rilevanti
• Compatibilità: Compatibile con PLC di sicurezza comuni, relè di sicurezza e dispositivi di condizionamento del segnale approvati (es.: MCR225, PILZ PNOZ, Simatic F-CPU)
• Applicazioni: punzonatura, presse e macchine industriali ad alto rischio di infortunio
