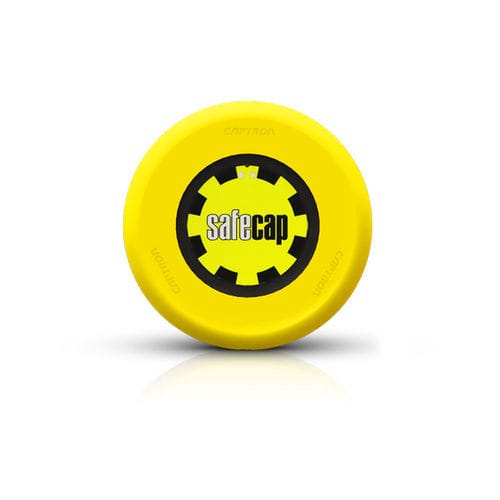

Comando bimanuale di sicurezza SC31

Descrizione
Sensore di sicurezza compatto per sistemi di comando a due mani. Superficie di rilevamento Ø 50 mm e ridotta altezza complessiva (7 mm). Certificato con MCR-225 e PILZ PNOZ s6; testato da TÜV SÜD secondo EN ISO 13849-1 e EN ISO 13851.

Applicazione
PIEGATURA | PRESSATURA E ALTRE APPLICAZIONI DI COMANDO A DUE MANI

Funzionalità e segnalazioni

• Segnalazione visiva: LED verde (pronto all'uso), LED giallo (attivato)

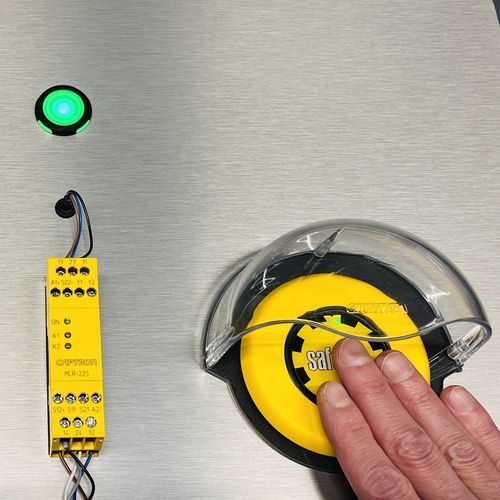

• Certificazione: Certificato con dispositivi di condizionamento del segnale (relè MCR-225, PILZ PNOZ s6)
• Compatibile con controllori di sicurezza e relè di sicurezza standard
• Protezione: 100% impermeabile e resistente all'olio – frontale IP68, retro IP67; sensore completamente incapsulato
• Progettazione meccanica: superficie di rilevamento Ø 50 mm, altezza 7 mm, connessioni M12 5‑pin e M12 8‑pin (6‑pin occupati)
• Video: Funzionamento sicuro della macchina tramite comando a due mani (video prodotto)

Download (disponibili per questo prodotto)

• Datasheet: SC31 doppio canale (5‑pin)
• Datasheet: SC31 doppio canale (6‑pin)
• Dichiarazione CE di conformità SC30/SC31
• Dichiarazione UKCA SC30/SC31
• Dichiarazioni RoHS / REACH per SC30/SC31
• Certificato di esame di tipo CE SC3x

Specifiche tecniche

• Tensione di alimentazione: 24 V DC (19,2…28,8 V)
• Segnalazione ottica: LED giallo; LED verde
• Temperatura di esercizio: -25 °C … +75 °C
• Grado di protezione: Frontale IP68; retro IP67
• Assorbimento: Max. 20 mA
• Ritardo spegnimento: Max. 50 ms
• Ritardo accensione: Max. 30 ms
• Tensione di isolamento nominale: 32 V
• Connessione: M12
• Numero conduttori: 5‑pin; 6‑pin
• Performance Level: PLe* (valori raggiunti in combinazione con un relè di sicurezza approvato per i comandi a due mani)
• MTTFd: 1123 anni
• PFHd: 2,47E-10 /h
• Categoria: CAT 4*
• DC: 0 (99% con relè)
• TM: 20 anni
• Nota*: I valori sono raggiunti in combinazione con un relè di sicurezza adeguatamente approvato per comandi a due mani
