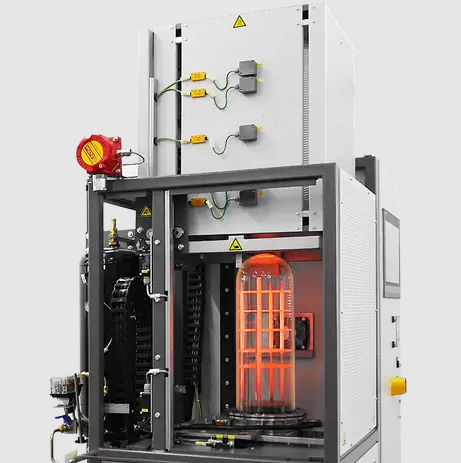

Macchina di brasatura sottovuoto

automatizzatamultizona

Panoramica
Progettare un forno con eccellente uniformità della temperatura richiede calcoli mirati, simulazioni e competenza ingegneristica consolidata. Carbolite applica decenni di esperienza nei sistemi di trattamento termico a forni standard e su misura, concentrandosi su simmetria della camera, gestione del flusso e scelta dell'isolamento per ottenere una distribuzione termica uniforme nella zona di lavoro.

Retorte
Una retorta chiusa avvolge completamente il campione per consentire il funzionamento in atmosfere modificate e migliorare l'uniformità della temperatura. Le retorte possono essere fornite con uscita gas per processi di debinding.

Progettazione multi-zona
I forni tubolari multi-zona compensano la perdita di temperatura verso le estremità del tubo. Sono disponibili configurazioni a 3 e 8 zone per adattare l'uniformità assiale su lunghezze riscaldate elevate.

Progettazione intelligente
Geometria altamente simmetrica della camera, disposizione degli elementi riscaldanti e instradamento del flusso sono determinanti per una distribuzione uniforme del calore. Quando è richiesto il flusso di gas, il preriscaldamento e un sistema di ventilazione/guida dedicato riducono i gradienti termici, soprattutto a basse temperature.

Schermi radiante e isolamento di alta qualità
Schermi radianti metallici riflettono il calore verso l'interno e proteggono le camere raffreddate ad acqua; schermi, camera ed elementi riscaldanti devono essere simmetrici per la migliore uniformità. Materiali a bassa conducibilità termica come il feltro di grafite e la fibra ceramica vengono selezionati per spessore e grado in base alla temperatura massima di esercizio del forno.

Esempi

• Forno standard V-L 180-300/10 per saldatura e brasatura: idoneo per ottenere pressioni di esercizio molto basse con eccellente uniformità della temperatura
• Forno tubolare a tre zone su misura FZS 13/100/4500: lunghezza riscaldata 4500 mm, meccanismo di apertura automatizzato e tubo di lavoro APM

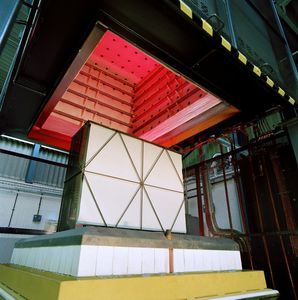

• Forno industriale Top Hat su misura con controllo temperatura multi-zona
• Forno a camera sotto vuoto HTK GR 80/22 automatico con riscaldatore porta opzionale per migliorare l'uniformità

Specifiche tecniche

• Opzioni multi-zona: forni tubolari 3-zone e 8-zone
• Retorte chiuse per funzionamento in atmosfere modificate; possibilità di includere uscita gas per debinding
• Preriscaldamento del gas e sistemi di ventilazione/guida dedicati per migliorare l'uniformità a basse temperature
• Design altamente simmetrico di camera, elementi riscaldanti e schermi radianti per ottimizzare la distribuzione termica
• Schermi radianti metallici utilizzati per riflettere il calore verso l'interno; adatti ai design con camere raffreddate ad acqua
• Materiali isolanti: feltro di grafite e fibra ceramica; spessore e grado selezionati in base alla temperatura massima di esercizio
• Opzioni: riscaldatore porta per forni a camera sotto vuoto per migliorare l'uniformità
• Riferimenti modelli/assemblaggi: V-L 180-300/10, FZS 13/100/4500, HTK GR 80/22
