Finestra di ispezione a infrarossi

termografica

Aperture e finestre di osservazione standard
Per forni fino a 700°C sono disponibili diverse opzioni standard di aperture e finestre di osservazione. Per forni non ermetici possono essere installati passacavi di diametro 6, 36 o 48 mm nella parete laterale e finestre nella porta del forno, ove applicabile. Per la maggior parte dei forni a camera standard fino a 1800°C sono disponibili su richiesta aperture di osservazione sulla parete posteriore o sulla copertura del forno.

Finestre in vetro di quarzo fino a 1100°C
Su richiesta possono essere fornite finestre in vetro di quarzo per forni tubolari e altri tipi di forno idonei fino a 1100°C, fornendo accesso ottico nelle zone ad alta temperatura.

Passaggi per termocoppie e osservazione
Le aperture di osservazione possono essere montate sulle porte della maggior parte dei forni a camera fino a 1800°C, con o senza finestre in quarzo a seconda delle dimensioni. Termocoppie possono essere installate attraverso la parete posteriore di molti forni a camera; sono disponibili prese di taratura per la convalida dei processi.

Termocoppie scorrevoli fino a 1500°C
La termocoppia scorrevole è un'opzione standard per forni a camera sotto vuoto controllati da pirimetro. È posizionata nella zona calda per fornire misurazioni e controllo accurati fino a 1500°C e si ritrae automaticamente oltre 1500°C affinché il pirimetro assuma la misurazione della temperatura.

Pirimetri fino a 3000°C
I pirimetri sono montati di serie per forni a camera sotto vuoto oltre 2200°C per il controllo della temperatura. Per altri tipi di forni, i pirimetri possono essere forniti su richiesta per estendere la misura senza contatto fino a 3000°C.

Esempi

• Forno di prova a trazione split costruito su misura con finestra in quarzo fino a 1100°C

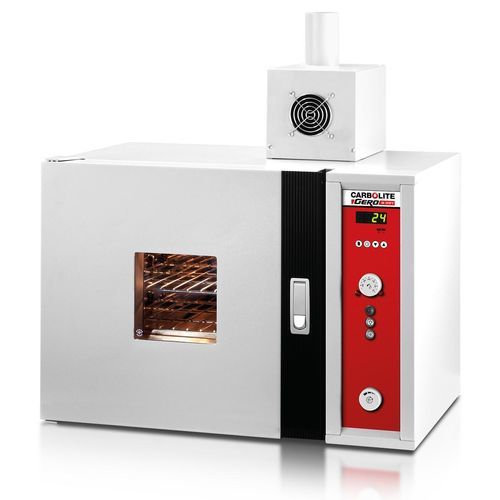

• Forno standard PN 30 fino a 300°C con ventilatore di scarico opzionale, finestra di osservazione e luce interna
• Apertura di osservazione centrata nella porta a sollevamento verticale di un forno HTF 17/25 da 1700°C
• Forno CAF G5 progettato per testare la fusibilità delle ceneri fino a 1600°C, dotato di telecamera digitale per imaging automatizzato
• Termocoppia scorrevole per controllo accurato sotto 1500°C quando un pirimetro fornisce la misura ad alta temperatura
• Pirimetro utilizzato per il controllo della temperatura fino a 3000°C nei forni a camera sotto vuoto

Specifiche tecniche / Caratteristiche

• Aperture/finestre di osservazione standard disponibili per forni fino a 700°C
• Passaggi cavi per forni non ermetici: diametri 6 mm, 36 mm o 48 mm (parete laterale)
• Finestre installabili nelle porte del forno ove applicabile
• Aperture di osservazione per forni a camera disponibili su parete posteriore o copertura su richiesta; adatte a forni fino a 1800°C
• Finestre in vetro di quarzo disponibili per forni tubolari fino a 1100°C
• Termocoppie installabili attraverso la parete posteriore dei forni a camera; prese di taratura disponibili
• Opzione termocoppia scorrevole per forni a camera sotto vuoto controllati da pirimetro: controllo accurato fino a 1500°C; ritiro oltre 1500°C per il controllo da parte del pirimetro
• Pirimetri utilizzati per forni a camera sotto vuoto oltre 2200°C; pirimetri disponibili su richiesta per altri forni (misura fino a 3000°C)
• Esempi di forni specializzati: PN 30 fino a 300°C (ventilatore di scarico e luce interna opzionali), HTF 17/25 (1700°C), CAF G5 (test fusibilità ceneri fino a 1600°C) con opzioni di imaging
• Tutte le opzioni sono generalmente disponibili su richiesta e possono dipendere dal tipo di forno, dimensioni e tenuta ai gas
