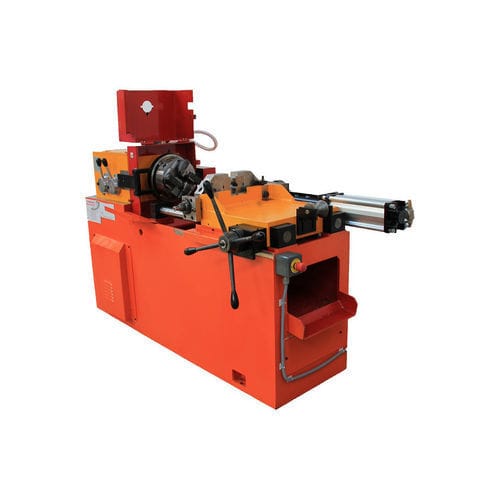

Macchina per filettatura tubo per tubi plastici F60

semiautomatica

Panoramica
La F60 è una filettatrice semiautomatica progettata per produzioni intensive di filetti esterni su barre di notevole lunghezza. La testina si apre automaticamente al termine del ciclo. Il pezzo rimane fissato mentre gli utensili ruotano intorno alla barra; una morsa pneumaticamente autocentrante assicura i pezzi lunghi per un lavoro sicuro. Il carrello mobile scorre su cuscinetti a sfere ed è azionato da una manovella per un posizionamento semplice e preciso.

Caratteristiche principali

• Potenza motore: 7,5 kW
• Coppia motore: 80 Nm
• Coppia al mandrino: 1030 Nm
• Intervallo di serraggio: Ø8 a Ø60

Funzionamento

• Serraggio pneumatico autocentrante — forza massima di serraggio fino a 2 tonnellate. Apertura/chiusura della morsa coordinata con la posizione del carrello. 2 serie di ganasce a V. Corsa massima di apertura: 24 mm.
• Regolazione della lunghezza di filetto tramite battuta pneumatica interna al mandrino.

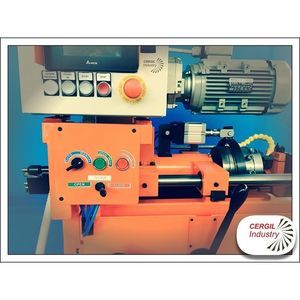

• Schermo di controllo 5,6'' per impostare la velocità del mandrino in funzione dei parametri di taglio, diametro e passo.
• Montaggio e settaggio degli utensili agevole; gli utensili sono riaffilabili.
• Posizione di lavoro selezionabile a destra o a sinistra (da definire in ordine).
• Sistema di raffreddamento automatico.
• Motore: 7 kW, 6 poli (come specificato nelle caratteristiche operative).

Punti di forza

• Durabilità: Progettata per uso industriale continuo e produzioni intensive.
• Semplicità: Controllo manuale del carrello e operatività intuitiva riducono le necessità formative.
• Efficienza dei costi: Utensili riaffilabili riducono i costi di consumo.
• Versatilità: Produce filetti cilindrici o conici, destrorsi o sinistrorsi, su barre nervate, acciaio inox, alluminio, bronzo e materie plastiche.

Documenti e video

• Scheda tecnica (PDF) disponibile per la F60 (inglese).
• Video prodotto disponibile (YouTube).

Caratteristiche tecniche

• Modello: F60
• Tipo di macchina: Filettatrice semiautomatica tradizionale con testina ad apertura automatica
• Potenza motore: 7,5 kW (motore: 7 kW, 6 poli)
• Coppia motore: 80 Nm
• Coppia al mandrino: 1030 Nm
• Intervallo diametro serraggio: Ø8 a Ø60
• Forza massima di serraggio: fino a 2 tonnellate (morsa pneumatica autocentrante)
• Corsa massima di apertura morsa: 24 mm
• Controllo lunghezza filetto: battuta pneumatica interna al mandrino
• Interfaccia di controllo: schermo 5,6'' per impostazione velocità mandrino e parametri di taglio
• Carrello mobile: cuscinetti a sfere, azionato da manovella
• Utensili: montaggio facile, riaffilabili
• Sistema di raffreddamento/irrigazione automatico
• Posizione di lavoro: configurazione destra o sinistra (da definire in ordine)
• Tipi di filetti: cilindrici o conici; destrorsi o sinistrorsi
• Materiali: acciaio (incluse barre nervate), inox, alluminio, bronzo, plastica
