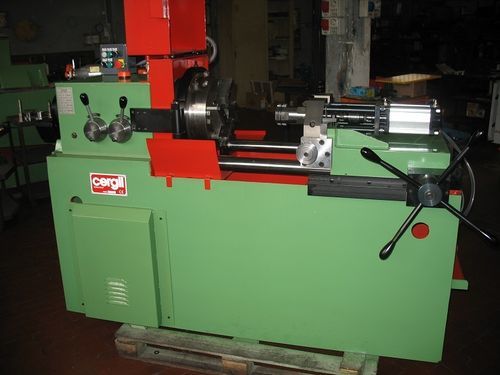

Macchina per filettatura tubo per tubi plastici F114

semiautomatica

Caratteristiche principali

• Potenza motore: 7,5 kW.
• Coppia al mandrino: 2132 Nm.
• Intervallo di serraggio: Ø33 – Ø114.

Descrizione
Macchina filettatrice semiautomatica con testa ad apertura automatica a fine ciclo. Progettata per produzioni industriali intensive a bassi costi operativi. Il pezzo è bloccato mentre gli utensili ruotano attorno alla barra, consentendo filettature sicure anche su pezzi molto lunghi grazie a un potente morsetto pneumatico autocentrante. Il carrello mobile è montato su cuscinetti a sfera e si aziona tramite volantino per una regolazione precisa e confortevole per l'operatore.

Funzionamento

• Morsetto pneumatico autocentrante — forza di serraggio massima fino a 2 tonnellate; apertura/chiusura collegata alla posizione del carrello; 2 serie di becchi a V; corsa massima di apertura 24 mm.
• Regolazione della lunghezza di filettatura tramite battuta pneumatica interna al mandrino.
• Schermo di controllo 5,6'' per impostare la velocità del mandrino in funzione dei parametri di taglio, diametro e passo.
• Montaggio e regolazione rapidi e semplici delle filiere; filiere riaffilabili.
• Posizione di lavoro destra o sinistra della macchina (da definire in fase d'ordine).
• Raffreddamento/lubrificazione automatico (irrigazione).
• Motore: 7 kW, 6 poli.

Punti di forza

• Adatta a produzioni industriali ad alto volume e a pezzi lunghi grazie alla configurazione con pezzo fisso e al serraggio potente.
• Design intuitivo e facile da usare con regolazioni manuali semplici.
• Riduzione dei costi grazie agli utensili riaffilabili.
• Versatilità di materiali e filettature: filetti cilindrici o conici, destrorsi o sinistrorsi; compatibile con barre nervate, acciaio inox, alluminio, bronzo e materie plastiche.

Specifiche tecniche

• Modello: F114.
• Potenza motore: 7,5 kW.
• Motore: 7 kW, 6 poli.
• Coppia mandrino: 2132 Nm.
• Sistema di serraggio: morsetto pneumatico autocentrante; forza max 2 tonnellate; 2 serie di becchi a V.
• Intervallo di serraggio: Ø33 – Ø114.
• Corsa massima di apertura del morsetto: 24 mm.
• Controllo lunghezza filettatura: battuta pneumatica interna al mandrino.
• Carrello: mobile su cuscinetti a sfera, azionato da volantino.
• Testa: testa filettatrice con apertura automatica a fine ciclo; apertura/chiusura azionata da cilindro pneumatico collegato alla lunghezza di filettatura.
• Interfaccia di controllo: schermo 5,6'' per impostazione velocità mandrino, diametro e passo.
• Filiere: riaffilabili; montaggio e regolazione facili.
• Raffreddamento/lubrificazione: irrigazione automatica.
• Applicazioni: produzione industriale intensiva, adatta a pezzi lunghi e a un'ampia gamma di materiali.
