Macchina per filettatura tubo per tubi plastici A33

semiautomatica

Descrizione

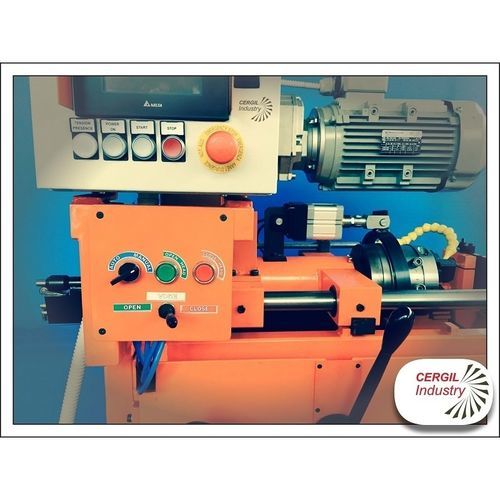

La filettatrice semiautomatica A33 di Cergil Industry Srl è un'unità compatta e mobile progettata per filettature esterne in cantiere o officina fino al diametro M30. È dotata di un mandrino rotante con testa R33 ad apertura/chiusura automatica e di una morsa fissa regolabile, consentendo rapidi set-up e la possibilità di riaffilare gli inserti per contenere i costi degli utensili.

Caratteristiche principali

• Potenza motore: 3 kW.
• Coppia motore: 154 Nm.
• Coppia al mandrino: 590 Nm.
• Intervallo diametri morsetti di chiusura: Ø8–Ø33.

Funzionamento

• Unità mobile azionata da motoriduttore con trasmissione a cinghie trapezoidali che ruota il mandrino dotato di testa R33.
• Spostamento manuale dell'unità filettatrice su boccole a sfere a ricircolo.
• Morsa autocentrante manuale; opzionale pneumatica; ganascia di bloccaggio a V (opzione 2 ganasce a V).
• Testa di filettatura ad apertura/chiusura pneumatica o automatica.
• Regolazione della lunghezza di filettatura all'interno del mandrino.
• Monitor 5" personalizzato per impostare la velocità di rotazione del mandrino in base a parametri di taglio, diametro e passo.
• Montaggio e set-up semplificati degli inserti; inserti riaffilabili.
• Sistema automatico di raffreddamento/lubrificazione.

Punti di forza

• Praticità: dimensioni compatte e ruote opzionali per uso in cantiere.
• Semplicità: utilizzo intuitivo senza competenze particolari.
• Ottimizzazione dei costi: utensili riaffilabili per ridurre i costi di produzione.
• Versatilità: realizza filettature cilindriche o coniche, destrorse o sinistrorse; idonea per acciaio (incluse barre nervate), acciaio inox, alluminio, bronzo e plastica.

Specifiche tecniche

• Modello: A33
• Diametro massimo filettatura: M30
• Potenza motore: 3 kW
• Coppia motore: 154 Nm
• Coppia al mandrino: 590 Nm
• Intervallo diametri morsetti: Ø8–Ø33
• Testa di filettatura: testa R33 ad apertura/chiusura automatica (opzione pneumatica)
• Morsa: fissa e regolabile; serraggio autocentrante manuale (opzionale pneumatico); ganascia a V (opzione 2 ganasce a V)
• Trasmissione: motoriduttore con cinghie trapezoidali che aziona il mandrino rotante
• Spostamento: movimento manuale su boccole a sfere a ricircolo
• Monitor: monitor 5" personalizzato per impostazione della velocità del mandrino
• Inserti: riaffilabili; montaggio e set-up semplificati; possibilità di riaffilatura
• Tipi di filettatura: cilindrica o conica, destra o sinistra
• Materiali: acciaio (incluse barre nervate), acciaio inox, alluminio, bronzo, plastica
• Altro: raffreddamento/lubrificazione automatico; regolazione della lunghezza di filettatura all'interno del mandrino
