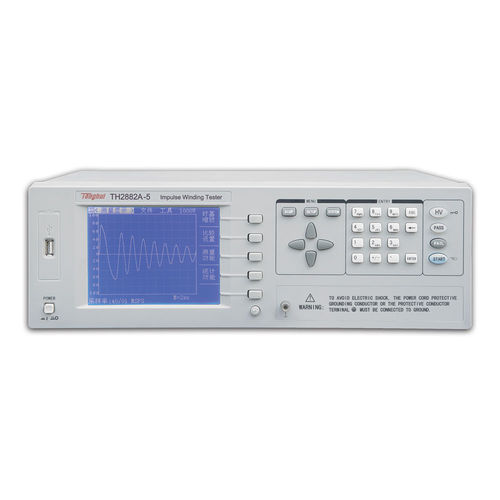

Tester di impulsi di tensione TH2882A series

per trasformatoreper avvolgimento statoricoportatile

a causa dell'influenza del materiale del filo della bobina, del materiale magnetico, della struttura e delle tecniche di fabbricazione ecc., i prodotti della bobina (come i trasformatori, i motori, ecc.) possono avere difetti di basso isolamento tra gli strati della bobina, i cerchi e i cavi. Il tester di avvolgimento ad impulso di serie TH2882A, adottando la tecnica di campionamento ad alta velocità, è uno strumento di prova di analisi di nuova generazione per il performace di isolamento dei prodotti della bobina. Durante il test, TH2882A confronta la forma d'onda standard memorizzata nello strumento con la forma d'onda di misurazione della corrente. TH2882A dà il risultato di confronto PASS o FAIL secondo Area, Area Differenziale, Scarica a Corona, Fase Differenziale ecc. Con la forte funzione, il metodo di prova di precisione, il funzionamento flessibile e le varie interfacce, TH2882A può fornire la soluzione di prova per la maggior parte dei prodotti di avvolgimento della bobina Teoria della prova di impulso di bobina-avvolgimento il tester di avvolgimento a impulsi testa le caratteristiche elettriche dell'avvolgimento della bobina senza danneggiare il DUT. Le condizioni di prerequisito per la qualità di una bobina possono essere rilevate a colpo d'occhio. Il rilevamento viene effettuato quando lo stesso impulso elettrico per scarica di condensatore viene applicato allo standard e al DUT. La forma d'onda di decadimento della tensione viene generata in risposta all'impulso, in relazione al fattore Q e all'induttanza della bobina. In questo senso, il tester può rilevare i cortocircuiti di turno e di strato, le differenze nel numero di giri e il materiale del nucleo. Se viene applicata un'alta tensione d'impulso, il cattivo isolamento apparirà come una scarica a corona o a strato.
