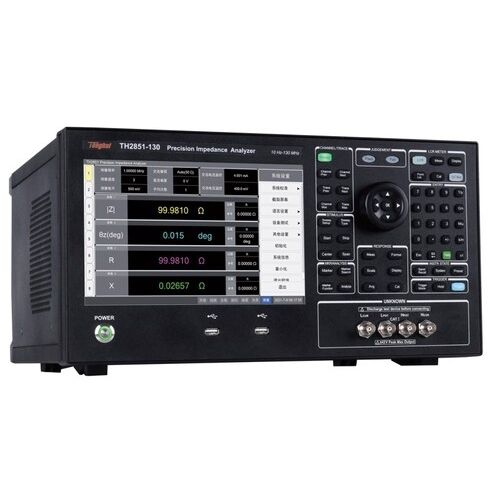

Analizzatore elettrico TH2851-030

di impedenzabenchtopmultiparametrico

Caratteristiche frequenza di prova: 10Hz-30MHz alta precisione: usando la tecnologia automatica del ponte di equilibrio, configurazione di prova a quattro terminali alta stabilità e consistenza alta velocità: la più alta velocità di test fino a 5ms alta risoluzione: 10.touch screen capacitivo da 1 pollice, risoluzione 1280*800 tre metodi di test: test del punto, scansione dell'elenco e scansione del grafico 1601 punti con funzione di scansione dell'elenco multiparametro misurazione a quattro parametri funzione di scansione grafica a 4 canali, ogni canale può visualizzare 4 curve, 16 tipi di modalità di visualizzazione a schermo diviso per canali e curve potente ordinamento: 10 gradi di ordinamento in modalità LCR modalità di scansione grafica, ogni curva viene ordinata individualmente alta compatibilità: Supporto set di istruzioni SCPI, compatibile con KEYSIGHT E4990A, E4980A, E4980AL, HP4284A Applicazioni componente passivo: Stima dei parametri di impedenza e analisi delle prestazioni di condensatori, induttori, nuclei magnetici, resistenze, dispositivi piezoelettrici, trasformatori, componenti di chip e componenti di rete componente semiconduttore Test dei parametri parassiti e analisi del circuito integrato del driver LED Caratteristiche C-VDC dei varattori Analisi dei parametri parassiti dei transistor o del circuito integrato altri componenti Valutazione dell'impedenza di circuiti stampati, relè, interruttori, cavi, batterie materiale dielettrico Valutazione della costante dielettrica e dell'angolo di perdita di plastiche, ceramiche e altri materiali materiali magnetici Valutazione della permeabilità magnetica e dell'angolo di perdita di ferriti, corpi amorfi e altri materiali magnetici materiali semiconduttori Costante dielettrica, conducibilità elettrica e caratteristiche C-V dei materiali semiconduttori
