Sensore fotoelettrico a barriera CPG-TF05N3F1
infrarossoad alta velocitàad alta prestazione

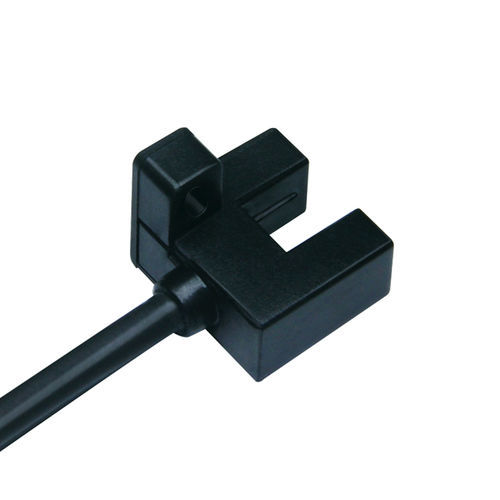

Sensore fotoelettrico a barriera - CPG-TF05N3F1 - CHANKO SENSOR - infrarosso / ad alta velocità / ad alta prestazione
Sensore fotoelettrico a barriera - CPG-TF05N3F1 - CHANKO SENSOR - infrarosso / ad alta velocità / ad alta prestazione
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tipo
a barriera
Tipo de fascio
infrarosso
Altre caratteristiche
compatto, in miniatura, ad alta prestazione, ad alta velocità, impermeabile, a sicurezza intrinseca
Applicazioni
per l'industria alimentare, per pezzi piccoli, per la logistica, per riconoscimento oggetti, per il settore della robotica, per materie plastiche, per confezionatrice, per porta automatica
Portata massima

Min.: 0 mm
(0 in)

Max.: 5 mm
(0,2 in)

Descrizione

Panoramica del prodotto
  • Modello: CPG-TF05N3F1
  • Serie: sensori fotoelettrici serie CPG
  • Distanza di rilevamento: 0–5 mm
  • Struttura: tipo fessura
  • Principio di rilevamento: barriera (trasmissiva)
  • Larghezza della fessura: 5 mm
  • Uscita: NPN NO/NC
  • Tensione di alimentazione: DC 5–24V


Specifiche tecniche
  • Distanza di rilevamento: 0–5 mm
  • Struttura: fessura, larghezza 5 mm
  • Principio: barriera (trasmissiva)
  • Lunghezza cavo: 1 m
  • Direzione di rilevamento: faccia della fessura
  • Frequenza di risposta: 1000 Hz
  • Tempo di risposta: 500 μs
  • Tipo speciale: F1
  • Sorgente luminosa: infrarosso
  • Accessori: manuale utente, certificato di conformità
  • Oggetto standard rilevabile: oggetto opaco ≥ 2 × 0,8 mm
  • Materiali: involucro PBT; parti ottiche, emettitore/ricevitore in policarbonato; cavo PVC


Parametri meccanici / elettrici
  • Uscita: NPN NO/NC (uscita di commutazione)
  • Alimentazione: DC 5–24V, quattro fili
  • Classe di protezione: IP50
  • Connessione: cavo sagomato
  • Tipo di segnale: commutazione
  • Modalità di funzionamento: Light ON / Dark ON
  • Assorbimento: <35 mA
  • Indicatore: LED rosso (accesa in ricezione luce)
  • Protezione: protezione contro cortocircuiti
  • Tensione residua: <0,8 V a 100 mA; <0,4 V a 40 mA; per uscita PNP a collettore aperto DC5–24V ≤50 mA tensione residua <0,8 V a 50 mA
  • Corrente di carico: vedere specifiche tensione residua/corrente di carico
  • Resistenza agli urti: 300 m/s², X/Y/Z 3 volte
  • Resistenza alle vibrazioni: 20–2000 Hz, ampiezza 1,5 mm, X/Y/Z 2 h ciascuna
  • Peso: circa 19 g


Ambiente operativo
  • Temperatura di esercizio: -25 °C a 55 °C
  • Umidità operativa: 5–95% RH (senza condensa, senza congelamento)
  • Illuminazione ambientale: ≤1000 lx


Accessori
  • Manuale utente
  • Certificato di conformità


Applicazioni consigliate
  • Applicazioni di rilevamento nell'elettronica 3C, parcheggi automatizzati, logistica e magazzinaggio


Caratteristiche / specifiche (riepilogo)
  • Modello: CPG-TF05N3F1
  • Serie: CPG
  • Distanza di rilevamento: 0–5 mm
  • Struttura: fessura, larghezza 5 mm
  • Principio: barriera, sorgente infrarossa
  • Uscita: NPN NO/NC (commutazione)
  • Alimentazione: DC 5–24V, quattro fili
  • Connessione: cavo sagomato (1 m)
  • Frequenza / tempo di risposta: 1000 Hz / 500 μs
  • Classe di protezione: IP50
  • Modalità: Light ON / Dark ON
  • Assorbimento: <35 mA
  • Indicatore: LED rosso (si accende alla ricezione)
  • Protezione e affidabilità: protezione cortocircuito; urto 300 m/s²; vibrazione 20–2000 Hz
  • Materiali: involucro PBT; parti ottiche policarbonato; cavo PVC
  • Oggetto rilevabile standard: ≥2 × 0,8 mm opaco
  • Condizioni di lavoro: -25 °C a 55 °C, 5–95% RH, illuminazione ≤1000 lx
  • Accessori: manuale utente, certificato di conformità
