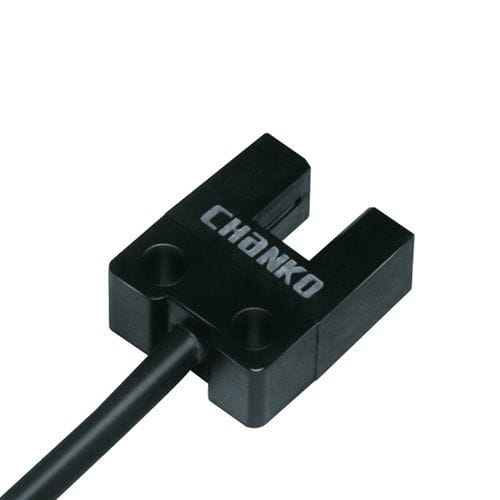

Sensore fotoelettrico a barriera CPG-TF05N3U
infrarossoad alta prestazionein materia plastica

Sensore fotoelettrico a barriera - CPG-TF05N3U - CHANKO SENSOR - infrarosso / ad alta prestazione / in materia plastica
Sensore fotoelettrico a barriera - CPG-TF05N3U - CHANKO SENSOR - infrarosso / ad alta prestazione / in materia plastica
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tipo
a barriera
Tipo de fascio
infrarosso
Altre caratteristiche
compatto, in materia plastica, ad alta prestazione, impermeabile
Applicazioni
per riconoscimento oggetti, per l'industria alimentare, per pezzi piccoli, per la logistica, per il settore della robotica, per materie plastiche, per applicazioni ad alta temperatura, per cancello, per applicazioni igieniche, per confezionatrice, per porta automatica
Portata massima

Min.: 0 mm
(0 in)

Max.: 5 mm
(0,2 in)

Descrizione

Famiglia prodotto
  • Serie CPG — sensore fotoelettrico a fessura, tipo U in barriera


Punti principali
  • Distanza di rilevamento: 0–5 mm
  • Struttura a fessura: U-slot (larghezza fessura 5 mm)
  • Principio di rilevamento: trasmissione (through-beam)
  • Lunghezza cavo: 1 m (moldato)
  • Direzione di rilevamento: lato della fessura
  • Frequenza di risposta: 1000 Hz
  • Tempo di risposta: 500 µs
  • Sorgente luminosa: infrarosso
  • Uscita: NPN NO/NC
  • Tensione di alimentazione: DC 5–24 V


Accessori
  • Manuale d'uso, certificato di conformità


Oggetto di riferimento
  • Oggetti opachi maggiori di 2 × 0,8 mm


Materiali
  • Scocca: PBT
  • Parti ottiche (lente/emettitore/ricevitore): policarbonato
  • Cavo: PVC


Parametri meccanici / elettrici
  • Tipo di uscita: NPN NO/NC
  • Tensione di alimentazione: DC 5–24 V
  • Alimentazione: 4 fili DC
  • Grado di protezione: IP50
  • Connessione: cavo molding
  • Tipo di segnale: commutazione
  • Modalità di azione: Light ON / Dark ON
  • Assorbimento: < 35 mA
  • Indicatore: LED rosso (si accende alla ricezione)
  • Protezione: protezione da cortocircuito
  • Tensione residua: ≤ 0,8 V (carico 100 mA), ≤ 0,4 V (carico 40 mA); per uscita collettore aperto PNP DC 5–24 V ≤ 50 mA tensione residua ≤ 0,8 V (carico 50 mA)
  • Corrente di carico: consultare i valori dettagliati relativi alla tensione residua
  • Resistenza agli urti: 300 m/s², direzioni X/Y/Z, 3 cicli ciascuna
  • Resistenza alle vibrazioni: 20–2000 Hz, ampiezza 1,5 mm, direzioni X/Y/Z, 2 h ciascuna
  • Peso: circa 19 g


Ambiente d'uso
  • Temperatura ambiente: -25 °C a 55 °C
  • Umidità ambiente: 5–95% UR (senza condensa, senza gelo)
  • Illuminazione ambiente: ≤ 1000 lx


Applicazioni consigliate
  • Industria elettronica 3C (assemblaggio e ispezione)
  • Sistemi di parcheggio automatizzati
  • Automazione logistica e magazzini


Specifiche tecniche
  • Modello: CPG-TF05N3U
  • Tipo: sensore fotoelettrico a fessura (tipo U), through-beam
  • Distanza di rilevamento: 0–5 mm
  • Larghezza della fessura: 5 mm
  • Frequenza di risposta: 1000 Hz
  • Tempo di risposta: 500 µs
  • Alimentazione: DC 5–24 V
  • Uscita: NPN NO/NC
  • Protezione: IP50
  • Lunghezza del cavo: 1 m
  • Materiali: scocca PBT; lente/emettitore/ricevitore policarbonato; cavo PVC
  • Peso: ≈ 19 g
