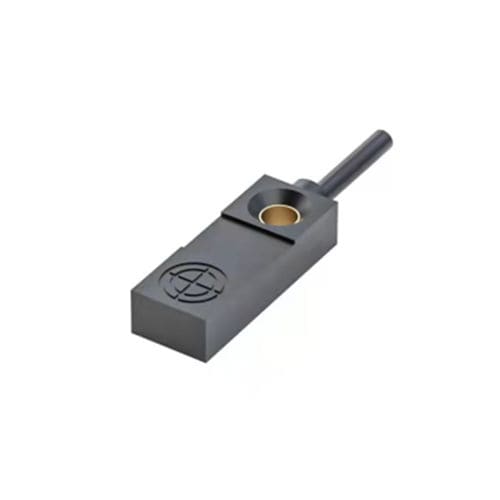

Sensore di prossimità induttivo CL10-FNF3DN2piattoNPN12 VDC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- piatto
- Segnale di uscita
- NPN
- Tensione di alimentazione
- 24 VDC, 12 VDC
- Montaggio
- a filo
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Range di misura
Max.: 3 mm
(0,12 in)Min.: 0 mm
(0 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Prodotto
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente di esercizio
Serie / specifiche tecniche
- Tipo: Sensore di prossimità induttivo ultra-compatto
- Distanza di rilevamento: 3 mm
- Forma: Piatto
- Principio di rilevamento: Induttivo (bersagli metallici)
- Dimensioni: 10 × 6 × 30 mm
- Uscita: NPN NC
Specifiche tecniche
- Distanza di rilevamento: 3 mm
- Frequenza di risposta: 600 Hz
- Tempo di risposta: 800 μs
- Lunghezza cavo: 2 m (cavo sagomato)
- Direzione di rilevamento: Superiore
- Bersaglio standard: Ferro 10 × 10 × 1 mm
- isteresi: <10% della distanza di rilevamento
- Deriva termica: ±10% nell'intervallo -25 a +70°C (rif. +23°C)
- Materiali: Scocca in ABS resistente al calore; Cavo PVC
Parametri meccanici / elettrici
- Tipo di uscita: NPN NC (commutazione)
- Tensione di alimentazione: DC 12–24 V
- Cablatura: 3 fili DC
- Classe di protezione: IP67
- Connessione: Cavo sagomato
- Tipo di segnale: Binario (commutatore)
- Modalità di funzionamento: Normalmente chiuso
- Installazione: Non interrato
- Assorbimento di corrente: ≤15 mA
- Indicatore: LED di uscita rosso
- Circuiti di protezione: Protezione da cortocircuito e sovratensione
- Effetto della tensione: variazione ±15% → variazione ≤±1% della distanza di rilevamento
- Corrente di carico max: ≤100 mA
- Resistenza di isolamento: ≥50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s², 3 urti per asse
- Tenuta dielettrica: AC 1000 V 50/60 Hz, 1 min tra parti attive e scocca
- Resistenza alle vibrazioni: 10–55 Hz, escursione doppia 1,5 mm, 2 h per asse
- Peso: 26,5 g
Ambiente di esercizio
- Temperatura di esercizio: -25 a +70°C
Serie / specifiche tecniche
- Serie/modello: CL10 series
- Codice modello: CL10-FNF3DN2
- Distanza di rilevamento: 3 mm
- Principio di rilevamento: Induttivo (bersagli metallici)
- Dimensioni: 10 × 6 × 30 mm
- Lunghezza cavo: 2 m (sagomato)
- Uscita: NPN NC, commutatore
- Alimentazione: DC 12–24 V, 3 fili DC
- Classe di protezione: IP67
- Frequenza/tempo di risposta: 600 Hz / 800 μs
- Materiali: Scocca ABS resistente al calore, cavo PVC
- Temperatura di esercizio: -25 a +70°C
- Peso: 26,5 g
