Sensore di prossimità capacitivo CC18-RN15AK1
cilindricoM18con funzione di commutazione

Sensore di prossimità capacitivo - CC18-RN15AK1 - CHANKO SENSOR - cilindrico / M18 / con funzione di commutazione
Sensore di prossimità capacitivo - CC18-RN15AK1 - CHANKO SENSOR - cilindrico / M18 / con funzione di commutazione
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tecnologia
capacitivo
Forma
cilindrico
Diametro
M18
Segnale di uscita
con funzione di commutazione, 2 cavi
Tensione di alimentazione
AC
Montaggio
a filo
Materiale
in PVC
Livello di protezione
IP67
Altre caratteristiche
senza contatto
Range di misura

1,5 cm
(0,59 in)

Temperatura di processo

Max.: 70 °C
(158 °F)

Min.: -25 °C
(-13 °F)

Descrizione

Nome del prodotto
CC18-RN15AK1 (serie CC18 sensore di prossimità capacitivo)

Panoramica
  • Tipo di prodotto: Standard
  • Distanza di rilevamento: 15 mm
  • Forma: Cilindrica
  • Principio di rilevamento: Capacitivo
  • Filettatura / dimensione: M18
  • Uscita: AC 2 fili, NO (normalmente aperto)
  • Lunghezza cavo: 2 m, cavo sagomato


Specifiche tecniche
  • Direzione di rilevamento: Frontale
  • Frequenza di commutazione: 25 Hz
  • Tempo di risposta: 20 ms
  • Oggetti rilevabili: Non metallici (oggetto standard: ferro 45×45×1 mm)
  • Accessori: Dadi ×2, certificato di conformità
  • ISTERESI: ≤ 15 % della distanza di rilevamento
  • Dériva termica: −25 a +70 °C, variazione ≤ ±10 % rispetto a +23 °C
  • Materiali: Scocca: PBT; Cavo: PVC


Parametri meccanici/elettrici
  • Tipo di uscita: AC 2 fili, NO
  • Tensione di alimentazione: AC 24–220 V
  • Modalità di alimentazione: AC 2 fili
  • Classe di protezione: IP67
  • Connessione: Cavo sagomato
  • Tipo di segnale: Contatto
  • Modalità di funzionamento: Normalmente aperto
  • Installazione: Non incassata
  • Indicatore: LED di uscita rosso
  • Influenza della tensione: Variazione ±15 % → variazione distanza ≤ ±1 %
  • Resistenza d'isolamento: ≥ 50 MΩ (DC 500 V)
  • Capacità di commutazione: 5–200 mA
  • Corrente di perdita: ≤ 2,5 mA
  • Resistenza agli urti: 500 m/s², 3 volte X/Y/Z
  • Tensione di prova: AC 1000 V, 50/60 Hz, 1 min tra parti in tensione e scocca
  • Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h X/Y/Z
  • Peso: ca. 88 g


Ambiente di funzionamento
  • Temperatura di esercizio: −25 a +70 °C


Applicazioni consigliate
  • Industria elettronica 3C
  • Sistemi di parcheggio automatici / a più piani
  • Logistica e magazzinaggio


Caratteristiche / Dati tecnici
  • Serie: CC18
  • Modello: CC18-RN15AK1
  • Tipo: Sensore di prossimità capacitivo standard
  • Distanza di rilevamento: 15 mm
  • Scocca: M18 (cilindrica)
  • Lunghezza cavo: 2 m (cavo sagomato)
  • Direzione di rilevamento: Frontale
  • Frequenza: 25 Hz
  • Tempo di risposta: 20 ms
  • Tipo di bersaglio: Non metallico (oggetto di prova standard: ferro 45×45×1 mm)
  • Accessori: Dadi ×2, certificato
  • Isteresi: ≤ 15 %
  • Intervallo di temperatura: −25 a +70 °C; variazione ±10 % rispetto a +23 °C
  • Materiale scocca: PBT; cavo: PVC
  • Alimentazione: AC 24–220 V (2 fili)
  • Uscita: Contatto (AC 2 fili, NO), 5–200 mA, perdita ≤ 2,5 mA
  • Protezione: IP67
  • Installazione: Non incassata
  • Indicazione: LED rosso
  • Isolamento: ≥ 50 MΩ (DC 500 V)
  • Tensione di prova: AC 1000 V, 1 min
  • Urto: 500 m/s², 3× per asse
  • Vibrazione: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h per asse
  • Peso: ≈ 88 g

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di CHANKO SENSOR
Maggiori informazioni sul sito di CHANKO SENSOR

Altri prodotti CHANKO SENSOR

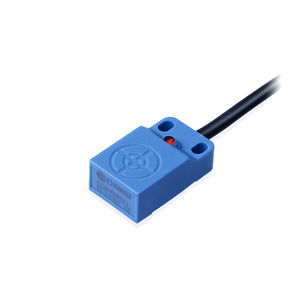

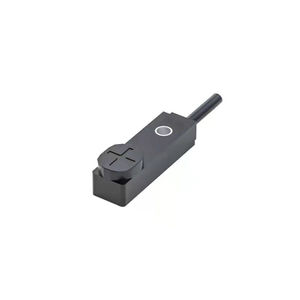

CL Series Flat Inductive proximity sensor
