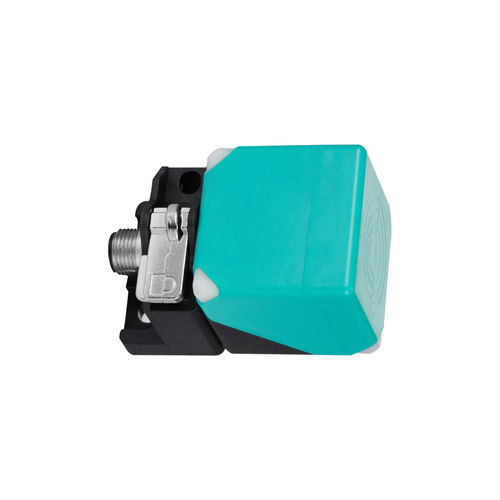

Sensore di prossimità induttivo CL40-QF15DN3-A/Kquadratocon funzione di commutazioneNPN
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- quadrato
- Segnale di uscita
- con funzione di commutazione, NPN
- Tensione di alimentazione
- 24 VDC, 12 VDC
- Montaggio
- non a filo
- Livello di protezione
- IP67
- Altre caratteristiche
- 3 cavi
- Range di misura
Max.: 15 mm
(0,59 in)Min.: 0 mm
(0 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Panoramica del prodotto
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente di esercizio
Accessori e documentazione
- Modello: CL40-QF15DN3-A/K
- Serie: sensori di prossimità CL40
- Tipo: superficie di rilevamento variabile
- Principio di rilevamento: induttivo
- Distanza di rilevamento: 15 mm
- Forma: quadrato
- Dimensioni: 40 × 40 × 57 mm
- Uscita: NPN NO/NC
Specifiche tecniche
- Lunghezza del cavo: 0,5 m
- Direzione di rilevamento: frontale + superiore
- Frequenza di risposta: 40 Hz
- Tempo di risposta: 12,5 ms
- Oggetto target: metallo
- Storicità (isteresi): < 10% della distanza di rilevamento
- Oggetto di prova standard: ferro 45 × 45 × 1 mm
- Accessori: certificato
Parametri meccanici / elettrici
- Tipo di uscita: NPN NO/NC
- Tensione di alimentazione: DC 12–24 V
- Cablatura: 3 fili DC
- Indice di protezione: IP67
- Connessione: connettore
- Tipo di segnale: commutazione
- Modalità di funzionamento: normalmente aperto / normalmente chiuso
- Montaggio: incassato
- Assorbimento di corrente: < 10 mA
- Indicatore: LED giallo di uscita
- Protezioni: protezione contro cortocircuiti e sovratensioni
- Corrente di carico: < 200 mA
- Resistenza di isolamento: > 50 MΩ (DC 500 V)
- Tensione di prova: AC 1000 V 50/60 Hz 1 min (tra parti attive e involucro)
- Resistenza agli urti: 500 m/s direzioni X, Y, Z ×3
- Resistenza alle vibrazioni: 10–55 Hz ampiezza doppia 1,5 mm direzioni X, Y, Z 2 h
Ambiente di esercizio
- Temperatura di esercizio: -25 ~ 70 °C
- Umidità funzionamento/immagazzinamento: 35–95% UR (senza condensa)
Accessori e documentazione
- Manuale (PDF)
- Disegno 3D (STP)
