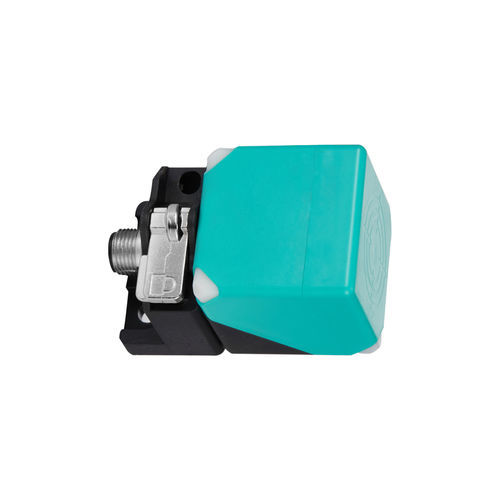

Sensore di prossimità induttivo CL40-QN30DP3-AquadratoPNP12 VDC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- quadrato
- Segnale di uscita
- PNP
- Tensione di alimentazione
- 24 VDC, 12 VDC
- Montaggio
- a filo
- Altre caratteristiche
- 3 cavi
- Range di misura
Max.: 30 mm
(1,18 in)Min.: 0 mm
(0 in)- Temperatura di processo
Max.: 70 °C
(158 °F)Min.: -25 °C
(-13 °F)
Descrizione
Nome del prodotto
CL40-QN30DP3-A/K — sensore di prossimità serie CL40
Caratteristiche principali
Parametri meccanici / elettrici
Ambiente d'impiego
Informazioni aggiuntive
Caratteristiche / Specifiche tecniche
CL40-QN30DP3-A/K — sensore di prossimità serie CL40
Caratteristiche principali
- Tipo di prodotto: superficie di rilevamento regolabile
- Distanza di rilevamento: 30 mm
- Forma del corpo: quadrata
- Principio di rilevamento: induttivo (interruttore di prossimità induttivo)
- Dimensioni: 40×40×57 mm
- Uscita: PNP NO/NC
- Lunghezza del cavo: 0,5 m (lunghezza cavo/conduttore)
- Direzione di rilevamento: frontale + superiore
- Frequenza di risposta: 40 Hz
- Tempo di risposta: 12,5 ms
- Oggetto rilevabile: oggetti metallici
- Caratteristica speciale: superficie di rilevamento regolabile
- Accessori: certificato di conformità
- Isteresi: < 10% della distanza di rilevamento
- Oggetto di prova standard: ferro 120×120×1 mm
Parametri meccanici / elettrici
- Tipo di uscita: PNP NO/NC
- Tensione di alimentazione: DC 12~24 V
- Alimentazione: tre fili DC
- Grado di protezione: IP67
- Connessione: connettore
- Tipo di segnale: segnale di commutazione
- Modalità di funzionamento: NO / NC
- Montaggio: non a filo (non incassato)
- Assorbimento di corrente: <10 mA
- Indicatore: LED di uscita giallo
- Circuiti di protezione: protezione contro cortocircuiti, protezione da sovratensioni di alimentazione
- Corrente di carico: <200 mA
- Resistenza d'isolamento: >=50 MΩ (DC500V megger) tra parti in tensione e involucro
- Resistenza agli urti: 500 m/s², 3 volte nelle direzioni X, Y, Z
- Resistenza dielettrica: AC1000 V 50/60 Hz 1 min tra parti in tensione e involucro
- Vibrazione: 10–55 Hz doppia ampiezza 1,5 mm, direzioni X, Y, Z per 2 h
Ambiente d'impiego
- Temperatura di esercizio: -25 ~ 70 ℃
- Umidità esercizio/immagazzinamento: 35–95% UR (senza condensa)
Informazioni aggiuntive
- Fornito con schema di collegamento/uscita e disegno dimensionale
- Manuale disponibile (scheda tecnica scaricabile)
Caratteristiche / Specifiche tecniche
- Modello: CL40-QN30DP3-A/K della serie CL40
- Oggetto rilevabile: metallo (lastra di prova in ferro 120×120×1 mm)
- Distanza di rilevamento: 30 mm, isteresi < 10% della distanza di rilevamento
- Alimentazione: DC 12~24 V, tre fili DC, uscita PNP
- Protezione e affidabilità: IP67, protezioni cortocircuito e sovratensione, resistenza dielettrica AC1000 V 1 min
- Idoneità ambientale: temperatura di esercizio -25~70 ℃, umidità 35–95% UR (senza condensa)
- Dimensioni e montaggio: 40×40×57 mm, montaggio non a filo
- Prestazioni elettriche: frequenza di risposta 40 Hz, tempo di risposta 12,5 ms, corrente di carico <200 mA, assorbimento <10 mA
