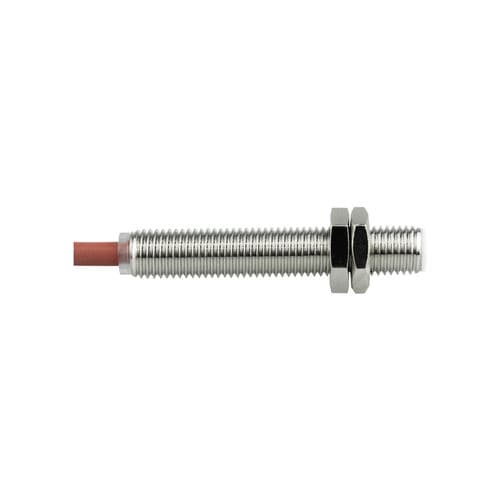

Sensore di prossimità induttivo CL12-RF2DN2-HcilindricoM12digitale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- induttivo
- Forma
- cilindrico
- Diametro
- M12
- Segnale di uscita
- con funzione di commutazione, digitale, NPN
- Tensione di alimentazione
- DC, 24 VDC, 12 VDC
- Montaggio
- filettato, non a filo
- Materiale
- in ottone, in PVC, PTFE
- Livello di protezione
- per alta temperatura, IP67
- Altre caratteristiche
- per alte temperature
- Range di misura
Min.: 0 mm
(0 in)Max.: 2 mm
(0,08 in)- Temperatura di processo
Min.: 0 °C
(32 °F)Max.: 120 °C
(248 °F)
Descrizione
Panoramica
Specifiche principali
Parametri meccanici / elettrici
Materiali e requisiti speciali
Accessori
Ambienti applicativi e applicazioni consigliate
Documentazione e disegni
Caratteristiche / Specifiche tecniche
- Nome prodotto: CL12-RF2DN2/H
- Serie: sensori di prossimità induttivi serie CL12
- Tipo: versione alta temperatura
- Involucro: cilindrico (M12)
- Principio di rilevamento: induttivo
Specifiche principali
- Distanza di rilevamento: 2 mm
- Direzione di rilevamento: frontale
- Frequenza operativa: 800 Hz
- Tempo di risposta: 625 μs
- Oggetto rilevabile: metallo
- isteresi: ≤10% della distanza di rilevamento
- Oggetto standard: Fe 12×12×1 mm
Parametri meccanici / elettrici
- Uscita: NPN NC (normalmente chiuso)
- Alimentazione: DC 12–24 V
- Cablaggio: tre fili DC
- Protezione ingressi: IP67
- Connessione: cavo stampato (lunghezza: 2 m)
- Tipo di segnale: commutazione
- Montaggio: incassato
- Assorbimento: ≤15 mA
- Indicatore: LED giallo di uscita
- Protezione: protezione contro cortocircuito e sovratensioni
- Influenza della tensione: entro ±15% della tensione nominale, variazione di distanza ≤ ±1%
- Corrente di carico: ≤100 mA
- Resistenza di isolamento: ≥50 MΩ (DC 500 V)
- Resistenza agli urti: 500 m/s, 3 volte in X, Y, Z
- Tensione di prova: AC 1000 V 50/60 Hz 1 min (parti attive / involucro)
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, 2 h in X, Y, Z
- Peso: 65 g
Materiali e requisiti speciali
- Involucro: ottone nichelato
- Superficie di rilevamento: PTFE (Teflon)
- Cavo: PVC
- Requisito speciale: funzionamento ad alta temperatura (ambiente: 0–120 °C)
Accessori
- Dado ×2
- Rondella dentata interna ×1
- Certificato
Ambienti applicativi e applicazioni consigliate
- Temperatura ambiente di utilizzo: 0–120 °C
- Esempi di applicazione consigliati: elettronica 3C, parcheggi automatizzati, logistica e magazzinaggio (esempi a scopo illustrativo)
Documentazione e disegni
- La scheda prodotto fornisce lo schema di collegamento e il disegno delle dimensioni per la versione alta temperatura
- Disponibile: manuale prodotto (PDF) e modello 3D (STP)
Caratteristiche / Specifiche tecniche
- Modello: CL12-RF2DN2/H
- Distanza di rilevamento: 2 mm
- Formato: M12 cilindrico
- Uscita: NPN NC
- Alimentazione: DC 12–24 V, tre fili
- Protezione ingressi: IP67
- Lunghezza cavo: 2 m
- Intervallo di temperatura: 0–120 °C
- Frequenza / tempo di risposta: 800 Hz / 625 μs
- Materiali: involucro in ottone nichelato, superficie PTFE, cavo PVC
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
Vedi tutti i cataloghi di CHANKO SENSORAltri prodotti CHANKO SENSOR
High Temperature Resistant Type
