Sensore di prossimità induttivo CL08-RF1AK1/H
cilindricoM82 cavi

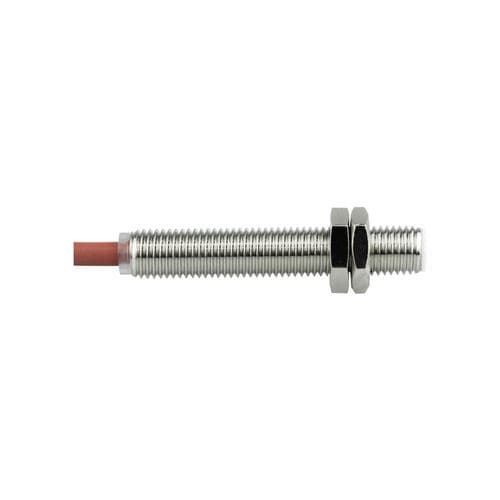

Sensore di prossimità induttivo - CL08-RF1AK1/H - CHANKO SENSOR - cilindrico / M8 / 2 cavi
Sensore di prossimità induttivo - CL08-RF1AK1/H - CHANKO SENSOR - cilindrico / M8 / 2 cavi
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tecnologia
induttivo
Forma
cilindrico
Diametro
M8
Segnale di uscita
2 cavi
Tensione di alimentazione
AC, 24 V AC, 220 V AC
Montaggio
non a filo
Materiale
in ottone, in PVC, PTFE
Livello di protezione
per alta temperatura, IP67
Altre caratteristiche
per alte temperature
Range di misura

0,1 cm
(0,04 in)

Temperatura di processo

Max.: 120 °C
(248 °F)

Min.: 0 °C
(32 °F)

Descrizione

Panoramica del prodotto
  • Serie: sensori di prossimità induttivi CL08
  • Modello: CL08-RF1AK1/H
  • Versione: alta temperatura
  • Distanza di rilevamento: 1 mm
  • Forma: cilindrica (M8)
  • Principio: induttivo
  • Uscita: AC 2 fili, NO


Caratteristiche principali
  • Lunghezza cavo: 2 m
  • Direzione di rilevamento: frontale
  • Frequenza di commutazione: 25 Hz
  • Tempo di risposta: 20 ms
  • Oggetti rilevabili: parti metalliche
  • Requisito speciale: funzionamento ad alta temperatura
  • Accessori: 2 dadi, 1 rondella dentata, certificato di conformità


Specifiche tecniche
  • Isteresi: inferiore al 10% della distanza di rilevamento
  • Oggetto di riferimento: ferro 8×8×1 mm
  • Deriva termica: ±15% nell'intervallo 0–120 °C rispetto a +23 °C
  • Materiali: corpo in ottone nichelato; superficie di rilevamento PTFE; cavo PVC


Parametri meccanici / elettrici
  • Tipo di uscita: AC 2 fili NO
  • Tensione di alimentazione: AC 24–220 V
  • Alimentazione: AC due fili
  • Grado di protezione: IP67
  • Connessione: cavo sagomato
  • Tipo di segnale: commutazione
  • Modalità di funzionamento: normalmente aperto
  • Montaggio: incassato (flush)
  • Indicatore: spia di uscita gialla
  • Influenza della tensione: variazione distanza ≤ ±1% per ±15% di variazione di alimentazione
  • Resistenza di isolamento: ≥50 MΩ (DC 500 V) fra parti attive e scocca
  • Capacità di commutazione: 5–200 mA
  • Corrente di dispersione: ≤1,7 mA
  • Resistenza agli urti: 500 m/s², direzioni X/Y/Z, 3 urti
  • Tensione di tenuta: AC 1000 V 50/60 Hz, 1 min tra parti attive e scocca
  • Resistenza alle vibrazioni: 10–55 Hz, ampiezza doppia 1,5 mm, X/Y/Z, 2 h
  • Peso: 50 g


Ambiente d'uso
  • Temperatura di esercizio: 0–120 °C


Note
  • I valori di riferimento (oggetto, isteresi, deriva termica) devono essere verificati in loco secondo le condizioni reali di applicazione
