Sensore fotoelettrico sensore a riflessione diretta CPK-DF2.5ME3
quadratoinfrarossoin materia plastica

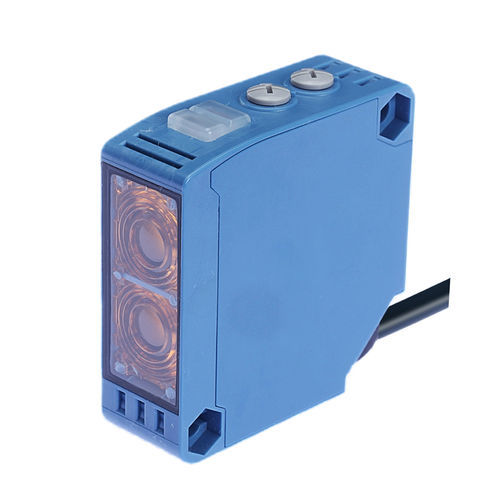

Sensore fotoelettrico sensore a riflessione diretta - CPK-DF2.5ME3 - CHANKO SENSOR - quadrato / infrarosso / in materia plastica
Sensore fotoelettrico sensore a riflessione diretta - CPK-DF2.5ME3 - CHANKO SENSOR - quadrato / infrarosso / in materia plastica
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di CHANKO SENSOR

Caratteristiche

Tipo
sensore a riflessione diretta
Guscio
quadrato
Tipo de fascio
infrarosso
Altre caratteristiche
in materia plastica, impermeabile
Applicazioni
per la logistica
Portata massima

Max.: 2,5 m
(8'02" )

Min.: 0 m
(0'00" )

Descrizione

Panoramica
  • Serie: sensori fotoelettrici CPK
  • Modello: CPK-DF2.5ME3
  • Principio di rilevamento: riflessione diffusa (infrarosso)
  • Intervallo di rilevamento: 0–2,5 m


Caratteristiche principali
  • Forma: corpo quadrato grande
  • Dimensioni: 50×18×50 mm
  • Lunghezza cavo: 2 m (cavo stampato)
  • Direzione di rilevamento: frontale
  • Uscite: NPN/PNP, NO/NC
  • Alimentazione: DC 12–24 V (4 fili)
  • Frequenza di risposta: 1000 Hz; tempo di risposta: 500 μs
  • Sorgente luminosa: infrarosso
  • isteresi: ≤20% della distanza di rilevamento


Meccanica e materiali
  • Scocca: ABS
  • Lente/finestra: PMMA
  • Cavo: PVC
  • Peso: circa 132 g


Parametri elettrici e uscite
  • Tipo di segnale: commutazione
  • Modalità operative: Light ON / Dark ON
  • Consumo di corrente: ≤25 mA
  • Tensione residua: ≤3 V
  • Corrente di carico: ≤100 mA (con cavo da 2 m tensione residua ≤3 V)
  • Resistenza di isolamento: ≥20 MΩ (DC 500 V)
  • Protezione circuiti: protezione da cortocircuito, protezione inversione uscita


Indicatori, protezione e durata
  • LED: indicatore di funzionamento (arancione), stabilità (verde), alimentazione (verde)
  • Grado di protezione: IP65
  • Tensione di prova: AC 1500 V 50/60 Hz 1 min (parte caricata vs scocca)
  • Resistenza agli urti: 300 m/s², 10 impatti in X/Y/Z
  • Resistenza alle vibrazioni: 10–55 Hz, ampiezza 1,5 mm, 2 h in X/Y/Z


Ambiente operativo
  • Temperatura di esercizio: -25 °C a 55 °C
  • Umidità esercizio/immagazzinamento: 35–95% HR (senza condensa)
  • Illuminazione ambientale: ≤10000 lx


Test standard e accessori
  • Oggetto di test standard: carta bianca 300×300 mm
  • Accessori inclusi: manuale utente, staffa di montaggio, certificato


Applicazioni consigliate
  • Linee di produzione elettronica (3C)
  • Sistemi di parcheggio automatizzati
  • Automazione logistica e magazzini


Specifiche tecniche (riassunto)
  • Modello: CPK-DF2.5ME3
  • Distanza di rilevamento: 0–2,5 m
  • Tensione di alimentazione: DC 12–24 V
  • Uscita: NPN/PNP NO/NC
  • Grado IP: IP65
  • Tempo di risposta: 500 μs; Frequenza: 1000 Hz
  • Dimensioni: 50×18×50 mm; Cavo: 2 m
  • Materiali: scocca ABS, lente PMMA, cavo PVC
