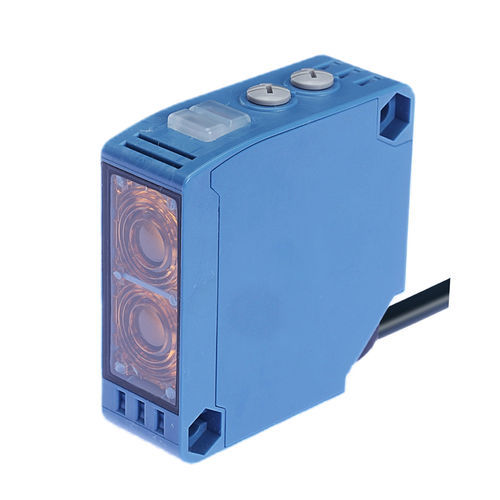

Sensore fotoelettrico sensore a riflessione diretta CPK-DR1ME3
a riflessione direttarettangolarequadrato

Sensore fotoelettrico sensore a riflessione diretta - CPK-DR1ME3 - CHANKO SENSOR - a riflessione diretta / rettangolare / quadrato
Sensore fotoelettrico sensore a riflessione diretta - CPK-DR1ME3 - CHANKO SENSOR - a riflessione diretta / rettangolare / quadrato
Sensore fotoelettrico sensore a riflessione diretta - CPK-DR1ME3 - CHANKO SENSOR - a riflessione diretta / rettangolare / quadrato - immagine - 2
Sensore fotoelettrico sensore a riflessione diretta - CPK-DR1ME3 - CHANKO SENSOR - a riflessione diretta / rettangolare / quadrato - immagine - 3
Sensore fotoelettrico sensore a riflessione diretta - CPK-DR1ME3 - CHANKO SENSOR - a riflessione diretta / rettangolare / quadrato - immagine - 4
Sensore fotoelettrico sensore a riflessione diretta - CPK-DR1ME3 - CHANKO SENSOR - a riflessione diretta / rettangolare / quadrato - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
sensore a riflessione diretta, a riflessione diretta
Guscio
rettangolare, quadrato
Tipo de fascio
infrarosso, luce rossa
Altre caratteristiche
in materia plastica, a lunga portata, impermeabile
Applicazioni
per l'industria alimentare, per la logistica, per riconoscimento oggetti, per cancello, per porta automatica, per il settore della robotica, per confezionatrice, per materie plastiche, per pezzi piccoli
Portata massima

Max.: 1 m
(3'03" )

Min.: 0 m
(0'00" )

Descrizione

Serie
  • Serie sensori fotoelettrici CPK


Panoramica
  • Distanza di rilevamento: 0–1 m
  • Forma dell'involucro: grande squadrato
  • Principio di rilevamento: riflessione diffusa
  • Dimensioni: 50 × 18 × 50 mm
  • Uscita: NPN/PNP, NO/NC
  • Tensione di alimentazione: DC 12–24 V


Specifiche tecniche
  • Distanza di rilevamento: 0–1 m
  • Lunghezza cavo: 2 m
  • Direzione di rilevamento: frontale
  • Frequenza di risposta: 1000 Hz
  • Tempo di risposta: 500 μs
  • Sorgente luminosa: luce rossa
  • Accessori: manuale, staffa di montaggio, certificato
  • Escursione (isteresi): < 20% della distanza di rilevamento
  • Oggetto di prova standard: carta bianca 300 × 300 mm
  • Materiali: involucro ABS; lente/porta PMMA; cavo PVC


Parametri meccanici / elettrici
  • Uscita: NPN/PNP, NO/NC
  • Tensione di alimentazione: DC 12–24 V
  • Alimentazione: 4 fili DC
  • Grado di protezione: IP65
  • Connessione: cavo sagomato
  • Tipo di segnale: commutazione
  • Modalità di funzionamento: Light ON / Dark ON
  • Consumo di corrente: < 25 mA
  • Indicatori: funzionamento (arancione), stabilità (verde), alimentazione (verde)
  • Protezione circuiti: protezione da cortocircuito e inversione uscita
  • Tensione di saturazione: < 3 V
  • Corrente di carico: < 100 mA (tensione di saturazione < 3 V con cavo 2 m)
  • Resistenza di isolamento: > 20 MΩ (DC 500 V)
  • Resistenza agli urti: 300 m/s², 10 volte in X, Y, Z
  • Prova di tenuta dielettrica: AC 1500 V 50/60 Hz 1 min tra parti in tensione e involucro
  • Vibrazione: 10–55 Hz, ampiezza 1,5 mm, 2 h in X, Y, Z
  • Peso: circa 132 g


Ambiente d'impiego
  • Temperatura di esercizio: -25 °C a 55 °C
  • Umidità esercizio / stoccaggio: 35–95% UR (senza condensa)
  • Illuminazione ambiente: < 10 000 lx


Accessori
  • Manuale d'uso
  • Staffa di montaggio
  • Certificato


Caratteristiche / Riepilogo tecnico
  • Modello: CPK-DR1ME3
  • Serie: sensori fotoelettrici CPK
  • Distanza di rilevamento: 0–1 m
  • Tipo di rilevamento: riflessione diffusa
  • Uscita: NPN/PNP, NO/NC
  • Alimentazione: DC 12–24 V, 4 fili DC
  • Risposta: 500 μs (1000 Hz)
  • Grado di protezione: IP65
  • Involucro: ABS; lente/porta: PMMA; cavo: PVC
  • Oggetto standard: carta bianca 300 × 300 mm
  • Lunghezza cavo: 2 m
