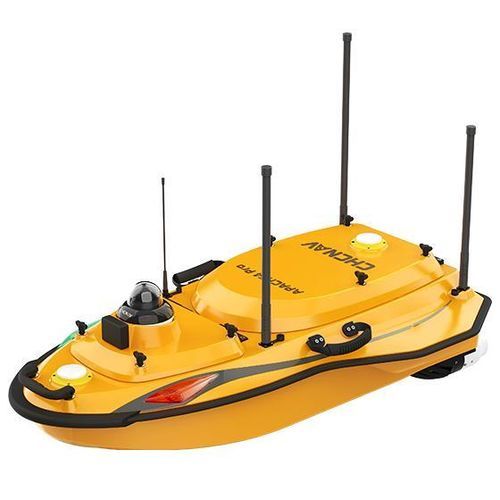

Drone acquatico di monitoraggio APACHE 4 PRO

per mappatura topografica sottomarinatelecomandatomoltiplicatore

Il CHCNAV APACHE 4 PRO è un veicolo di superficie senza pilota (USV) versatile per rilievi idrografici e batimetrici, configurabile per trasportare ecoscandagli multibeam, ADCP e una varietà di sensori di rilevamento. La piattaforma combina uno scafo monoblocco in fibra di carbonio con protezioni anti‑intreccio e un controller remoto basato su Android per un impiego affidabile sul campo.

Punti chiave

• Piattaforma configurabile: supporta MBES (es. CHCNAV HQ-400), SBES, side-scan, ADCP e sensori di qualità dell’acqua.
• Navigazione precisa: GNSS + IMU integrati per posizionamento e assetto accurati durante i rilievi.
• Controllo remoto Android: app EasySail per pianificazione delle rotte, dati/video in tempo reale e gestione missione tramite 4G e 2,4 GHz.
• Design anti‑intreccio: protezione con rete in lega di titanio e conversione ibrida della pressione dell’acqua per ridurre il rischio di impigliamento.

Caratteristiche principali

• Alloggiamento payload configurabile e albero di accesso centrale (Ø 24 cm) per ADCP e strumentazione.
• SBES integrato per misure di profondità standard; supporto opzionale per MBES CHCNAV HQ-400.
• Scafo monoblocco in fibra di carbonio per maggiore resistenza agli urti.
• Controller smart: telecomando Android con connettività 4G/2,4 GHz e telemetria in tempo reale.

Vantaggi e prestazioni

• Elevata versatilità strumentale: fino a 50 kg di payload per ADCP (RiverStar, M9, RiverPro, RioGrande), MBES e sensori aggiuntivi.
• Prestazioni ecoscandaglio avanzate: trasduttori ad alta sensibilità, anti‑interferenza, eliminazione delle vibrazioni residue e algoritmi batimetrici adattativi.
• Maggiore operatività: protezione anti‑intreccio dei motori e allarmi software in caso di ingombro.
• Kit SVP automatico opzionale: rimovibile in meno di un minuto e controllabile dal telecomando per profili precisi della velocità del suono.

Applicazioni

• Rilievi delle risorse idriche e indagini idrologiche
• Monitoraggio dragaggi e canali
• Cartografia batimetrica in fiumi, laghi e zone costiere poco profonde
• Interventi di emergenza e missioni a rapido dispiegamento

Specifiche tecniche

• Nome modello: APACHE 4 PRO
• Produttore / Marca: CHCNAV
• Velocità massima: 6,5 m/s
• Capacità payload: fino a 50 kg
• Albero di accesso centrale: Ø 24 cm
• Posizionamento: GNSS completo + IMU integrato
• Ecoscandaglio (SBES): singolo fascio 200 kHz; portata 0,1–200 m; precisione ±0,01 m + 0,1% × D
• Strumentazione supportata: CHCNAV HQ-400 (MBES), CHCNAV RiverStar Series, M9, RiverPro, RioGrande (ADCP), side-scan, sensori qualità acqua
• Sensori: videocamera 360° integrata; evitamento ostacoli: sì
• Controller / Software: telecomando Android con app EasySail; connettività 4G e 2,4 GHz
