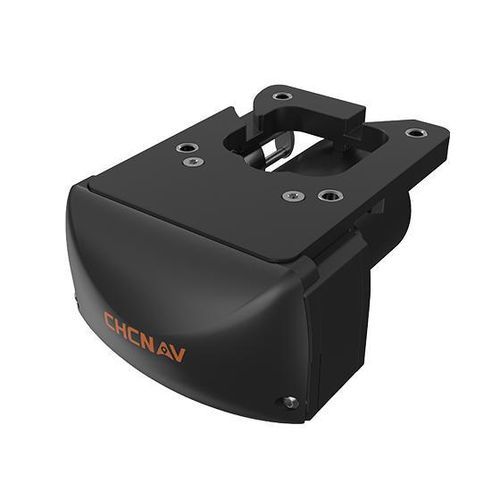

Ecoscandaglio compatto HN-400M

doppia frequenzamultifascio

Panoramica
Il CHCNAV HN-400M è un ecoscandaglio multibeam compatto a doppia frequenza, progettato per rilievi idrografici in acque poco profonde e aree costiere. Opera a 400 kHz e 550 kHz con FM CHIRP, integra una IMU ad alta precisione (0,03°) e offre una copertura di 145°. Il peso di 3,5 kg lo rende adatto a rapido dispiegamento su USV e imbarcazioni di piccole dimensioni; non richiede calibrazione in fase di installazione.

Caratteristiche principali

• Funzionamento a doppia frequenza: 400 kHz e 550 kHz con FM CHIRP
• IMU integrata con precisione 0,03° in rollio e beccheggio
• Ampia copertura: 145°, fino a 6× la profondità dell'acqua
• Design compatto e leggero: 3,5 kg per integrazione su USV e piattaforme ridotte
• Software EasySail per Android: configurazione rapida, acquisizione e anteprima in tempo reale

Vantaggi e prestazioni

• Selezione della frequenza in base alle condizioni: 550 kHz per alta risoluzione in acque molto basse; 400 kHz (FM CHIRP) per maggiore penetrazione in acque torbide o più profonde
• IMU integrata che fornisce compensazione del movimento in tempo reale (correzione a livello di centimetri) per ridurre rollio, beccheggio e imbardata e migliorare la continuità delle linee di rilievo (efficace fino a Sea State 3)
• Ampia copertura che riduce il numero di linee di rilievo e il tempo operativo (copertura fino a 6× la profondità)
• Pacchetto compatto e integrato che semplifica l'installazione su piattaforme con vincoli e riduce la massa installata per gli USV
• Flusso di lavoro sul campo tramite EasySail Android per rapida messa in servizio e visualizzazione dati live

Casi d'uso

• Dragaggio di canali
• Rilievi nearshore e costieri
• Bathimetria di fiumi e laghi
• Ispezione di porti, banchine e ponti

Specifiche tecniche

• Modello: HN-400M
• Tipo: Ecoscandaglio multibeam (doppia frequenza)
• Frequenze: 400 kHz e 550 kHz (FM CHIRP)
• Profondità operativa: 0,2 m a 200 m (dipende dalle condizioni ambientali)
• Copertura: 145°, fino a 6× la profondità dell'acqua
• IMU integrata: sì, precisione 0,03° in rollio e beccheggio
• Risoluzione / precisione: < 10 mm (specifica prodotto)
• Peso: 3,5 kg
• Dimensioni: 161,5 × 111,5 × 179 mm
• Posizionamento: supporto GNSS; IMU per motion compensation
• Sensori: SVS supportato
• Software: EasySail Android (configurazione one-touch, anteprima in tempo reale)
• Installazione: allineamento di fabbrica, nessuna calibrazione richiesta in sede
