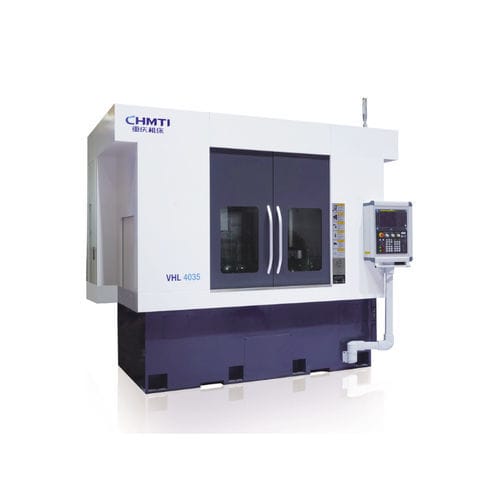

Tornio CNC VHL4035

verticale5 assimultimandrino

Riassunto
Adatto per la lavorazione composita in grandi volumi e ad alta precisione di dischi freno per auto e veicoli a nuova energia. Anche conveniente per la lavorazione di pezzi a disco o di alberi corti nei settori moto, strumentazione, utensili elettrici, meccanica generale e riduttori.

Prestazioni e caratteristiche principali

• Macchina tornio CNC verticale/invertito a cinque assi con collegamento a quattro movimenti, progettata per lavorazioni efficienti e precise.
• Mandrino verticale e mandrino invertito disposti in opposizione verticale; doppio avanzamento radiale per il movimento orizzontale, doppio avanzamento assiale per il movimento verticale e asse W servo per la lavorazione su entrambi i lati in configurazione composita.
• Struttura compatta e ingombro ridotto, coperture protettive interne ed esterne completamente chiuse, sistema di raffreddamento ad alta pressione a secco/umido e evacuazione automatica dei trucioli per una produzione efficiente dei componenti.
• I due mandrini pezzo del VHL4035 sono supportati da cuscinetti volventi di alta precisione per soddisfare le esigenze di lavorazione ad alta velocità.
• Opzioni di automazione a macchina singola e molteplici interfacce di collegamento per supportare produzioni automatizzate e flessibili.
• Sistema di controllo: FANUC 0i‑TF o Siemens 828D.

Specifiche tecniche principali (tabella)
N. | Specifica | Valore
1 | Diametro massimo del pezzo | Φ420
2 | Altezza massima del pezzo | 450
3 | Diametro massimo di rotazione | Φ600
4 | Intervallo di velocità mandrino verticale/invertito (g/min) | 2500
5 | Potenza mandrino verticale (kW) | 15
6 | Velocità di avanzamento rapido (m/min) | 24
7 | Distanza massima tra i due mandrini (senza mandrino) | 650

Caratteristiche / specifiche tecniche

• Modello: VHL4035
• Settori applicabili: dischi freno automobilistici; lavorazione in grandi volumi di pezzi a disco e di alberi corti (moto, strumentazione, utensili elettrici, riduttori, ecc.)
• Struttura: verticale/invertito, cinque assi con collegamento a quattro movimenti; mandrino verticale e mandrino invertito disposti in opposizione verticale
• Intervallo di velocità mandrino: 2500 g/min
• Potenza mandrino verticale: 15 kW
• Diametro massimo del pezzo: Φ420
• Diametro massimo di rotazione: Φ600
• Altezza massima del pezzo: 450
• Distanza massima tra i due mandrini (senza mandrino): 650
• Velocità di avanzamento rapido: 24 m/min
• Configurazione: coperture protettive completamente chiuse, raffreddamento ad alta pressione secco/umido, evacuazione automatica dei trucioli; automazione a macchina singola opzionale e molteplici interfacce di collegamento
• Sistema di controllo: FANUC 0i‑TF o Siemens 828D
