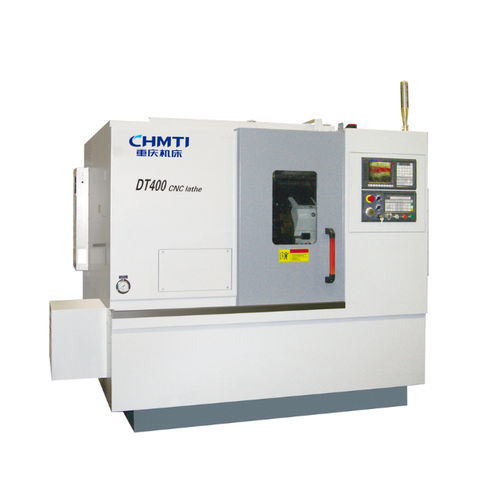

Tornio CNC DT

orizzontale2 assiservomotorizzato

Panoramica
Questa serie di torni è adatta alla lavorazione di pezzi a disco (o albero) con geometria complessa e requisiti di elevata precisione, impiegati nei settori motociclistico, automobilistico e degli strumenti leggeri.

Principali prestazioni e caratteristiche della macchina:

• Macchina CNC di precisione di taglia medio-piccola ad alta efficienza. Oltre alla funzione di tornitura, differenti configurazioni possono integrare foratura, alesatura, maschiatura, alesatura profonda e fresatura, particolarmente indicata per pezzi a disco e albero con geometria complessa e tolleranze ristrette.
• Progettazione modulare; torretta motorizzata opzionale per lavorazioni combinate tornitura-fresatura; mandrino motorizzato, motori lineari e sistemi di misura ottici opzionali per migliorare ulterioremente precisione e risposta dinamica.
• Modificando la configurazione dei cuscinetti del mandrino (cuscinetti NN anteriore e posteriore) e sostituendo guide lineari con guide a rulli, è possibile aumentare la rigidità complessiva per la rettifica dopo trattamento termico.
• Layout con portautensili inclinato di 30°, struttura compatta e ingombro ridotto. Banco e basamento sono fusi in un unico pezzo in ghisa di qualità per aumentare rigidità e smorzamento.
• Assi di avanzamento con servomotori, viti a ricircolo di sfere e guide lineari per garantire precisione e stabilità della macchina.
• Esterno con porte di protezione scorrevoli completamente chiuse, estetico e protettivo. L'espulsione dei trucioli può essere facilmente commutata tra scarico laterale e posteriore, adatto per linee di produzione e conforme ai requisiti di produzione ecologica.

Principali specifiche tecniche:
No. | Principali specifiche tecniche | DT300 | DT400 | DT400A
1 | Lunghezza massima di tornitura (mm) | 300 | 300 | 500
2 | Diametro massimo di tornitura (albero) (mm) | Φ130 | Φ220 | Φ220
3 | Diametro massimo di tornitura (disco) (mm) | Φ200 | Φ350 | Φ350
4 | Intervallo di giri mandrino (g/min) | 100–4000 | 100–3500 | 100–3500
5 | Potenza mandrino (kW) | 5.5 | 11 | 11

Altre informazioni
Codice/modello: la pagina mostra il codice «DT高速精密».
