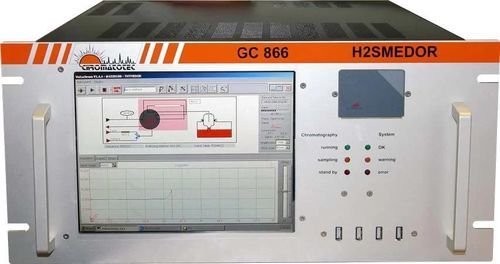

Analizzatore di zolfo H2S/TOS TS MEDOR®

di gasdi solfuro di idrogenoper ambienti pericolosi

Panoramica del prodotto
Il H2S/TOS TS MEDOR® è un autoGC-ED (rivelatore MEDOR® a cella umida elettrochimica) progettato per l'analisi continua e il monitoraggio online di idrogeno solforato (H2S), zolfo organico totale (TOS) e zolfo totale (TS). Sono disponibili configurazioni per misure in ppb e ppm in funzione dell'applicazione e dell'intervallo di concentrazione.

Principio

• Prelievo automatico mediante loop
• Iniezione automatica del loop su colonna capillare metallica
• Cromatografo a gas isoterma
• Rilevazione di tutti i composti eluendo dalla colonna tramite il rivelatore MEDOR®: rivelatore a cella umida elettrochimica, specifico per lo zolfo (SSD)
• Segnale fornito dalla reazione elettrochimica tra l'elettrolita della cella umida e i composti dello zolfo
• Conforme a ASTM D 7493-14 per misurazioni online con GC e rilevazione elettrochimica
• Compatibile con ASTM D 5504-20 quando si utilizza la chemiluminescenza come metodo alternativo

Specifiche tecniche

• Limiti di rilevamento: versione ppb: 5 ppb H2S (7 μg/m3); versione ppm: 0,1 ppm H2S (0,1417 mg/m3)
• Intervallo di rilevamento: selezionabile 0/10, 0/100 o 0/1000 (ppb o ppm); misurazione in % bassa possibile con valvola di campionamento HC
• Deviazione standard relativa (RSD): < 3% sulla concentrazione su 48 h; < 0,6% sul tempo di ritenzione su 48 h
• Risultati / Uscite: memoria hardware; protocollo MODBUS (opzionale); uscite 4-20 mA (opzionali)
• Linearità: R2 ≥ 0,995 per i composti testati
• Tempo di ciclo: ~2 min per H2S/TS nel range basso (0–3 ppm); ~5 min per range più elevati
• Alimentazione gas: gas vettore: aria secca o N2 (3 bar) a 5 ml/min; CALIB continuo 50 ml/min (opzione); CALIB in validazione ~250 ml/min (opzione); consumo valvola pneumatica 90 ml per commutazione

Punti chiave

• Monitoraggio continuo con campionamento e iniezione online automatici
• Prestazioni analitiche: specifico per zolfo, lineare e altamente sensibile; validazione automatica tramite iniezione di standard; stabilità a lungo termine con rivelatore in serbatoio
• Bassa manutenzione: lunga durata del rivelatore con elettrolita (fino a 10 anni); basso consumo di gas (riducibile con opzione); archiviazione dati >10 anni; nessuna bombola necessaria grazie al tubo di calibrazione interno e ai generatori di gas
• Controllo automatico del processo con sistema intelligente e livelli di allarme configurabili e interattivi
• Software VISTACHROM Chromatotec®: monitoraggio remoto e controllo delle iniezioni; tracciabilità completa con archiviazione a bordo di risultati e cromatogrammi

Configurazioni

• Configurazione ppb per monitoraggio di tracce (equivalente 0–1 ppm)
• Configurazioni ppm disponibili per 0–10, 0–50 e 0–100 ppm
• Misura in % bassa possibile con valvola di campionamento HC

Norme, omologazioni e certificazioni

• Conforme a ASTM D 7493-14
• Conforme a ASTM D 5504-20 (metodo alternativo)
• Certificazioni ATEX e IECEx per impiego in aree pericolose (Zona 1, Gruppo IIC, T4)
• Certificazione GOST disponibile per i modelli pertinenti

Caratteristiche tecniche

• Tipo di rivelatore: rivelatore MEDOR® a cella umida elettrochimica (specifico per lo zolfo)
• Limiti di rilevamento: 5 ppb (versione ppb) / 0,1 ppm (versione ppm)
• Intervalli di rilevamento selezionabili: 0/10, 0/100, 0/1000 (ppb o ppm)
• Tempo di ciclo: tipicamente 2 min per range basso (0–3 ppm); 5 min per range più elevati
• Linearità: ≥ 0,995
• RSD: < 3% concentrazione (48 h); < 0,6% tempo di ritenzione (48 h)
• Gas vettore: aria secca o N2, 3 bar, 5 ml/min
• Portate di calibrazione (opzioni): continuo 50 ml/min; validazione ~250 ml/min
• Comunicazioni: MODBUS opzionale, uscite 4-20 mA opzionali
• Conformità: norme ASTM, ATEX/IECEx, GOST (secondo applicazione)
