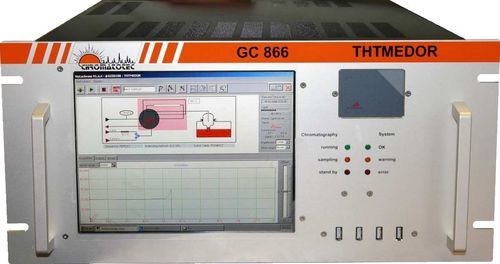

Cromatografo GC THT MEDOR®

in fase gassosaper l'analisi di gasdi processo

Specifiche tecniche

• Limiti di rilevamento:

  • modello ppm – 1 mg/m3
  • modello ppb – 0,3 mg/m3
• Intervallo di rilevamento:

  • modello ppm – 1 a 50 mg/m3
  • modello ppb – 0,3 a 3,0 mg/m3 (intervalli regolabili a seconda dell'applicazione)
• Deviazione standard relativa:

  • RSD < 2 % sulla concentrazione su 48 h
  • RSD < 0,6 % sul tempo di ritenzione su 48 h
• Risultati e informatica:

  • Computer embedded Windows® con display LCD
  • Archiviazione SSD da 128 GB
• Linearità:

  • 0,995 per tutti i composti
• Tempo di ciclo:

  • THT e TBM 180 s (flusso singolo)
  • THT e TBM 240–300 s (multi-flusso)
• Alimentazione gas:

  • Gas vettore: N2 a 3 bar — 10 ml/min
  • Calibrazione interna (opzionale): 50 ml/min
  • Ingresso campione: 1 bar — 160 ml/min
  • Consumo valvola pneumatica: 90 ml per commutazione

Misura dell'odore (THT)
Analisi online e controllo dell'odorazione dei gas mediante monitoraggio specifico del THT.

Descrizione
THT MEDOR® è un cromatografo a gas online progettato per la misura continua del THT in diverse matrici gassose. Offre campionamento automatico, validazione interna e accesso remoto ai dati per il controllo industriale dei processi di odorazione.

Versioni

• THT MEDOR® ppm — misurazione a livello ppm
• THT MEDOR® ppb — misurazione a livello ppb

Principio

• Monitoraggio interno di pressione e temperatura
• Iniezione tramite loop di campionamento con valvola automatica
• Rilevamento mediante cella elettrochimica specifica per zolfo per il THT

Caratteristiche

• Campionamento online e continuo, adatto al controllo di processo
• Poche interferenze da altri composti
• Bassa manutenzione — vita utile del rilevatore fino a 10 anni
• Validazione automatica dei risultati tramite tubo di permeazione interno
• Soglie di allarme configurabili (alto / basso) per i processi di odorazione

Software VISTACHROM ®
Il software sviluppato da Chromatotec consente:

• Monitoraggio remoto e controllo delle iniezioni
• Archiviazione a bordo per tracciabilità completa dei risultati
• Configurazione QC e gestione delle soglie di allarme
• Esportazione dati: MODBUS / MGS1 / 4-20 mA / 0-10 V

Norme, omologazioni e certificazioni

• ASTM
• ATEX e IECEx Zona 1 Gruppo IIC T4

Caratteristiche tecniche (sommario)

• Rilevatore: cella elettrochimica specifica per zolfo per il THT
• Limiti di rilevamento: modello ppm 1 mg/m3; modello ppb 0,3 mg/m3
• Intervallo di rilevamento: ppm 1–50 mg/m3; ppb 0,3–3,0 mg/m3 (regolabile)
• RSD: <2% (concentrazione, 48 h); <0,6% (tempo di ritenzione, 48 h)
• Computer embedded Windows® con LCD; SSD 128 GB
• Linearità: 0,995 per tutti i composti
• Tempo di ciclo: 180 s (flusso singolo); 240–300 s (multi-flusso)
• Gas vettore: N2 a 3 bar, 10 ml/min
• Flusso di calibrazione interno: 50 ml/min (opzionale)
• Ingresso campione: 1 bar, 160 ml/min
• Consumo valvola pneumatica: 90 ml per commutazione
• Validazione automatica tramite tubo di permeazione interno
• Soglie di allarme modificabili ed campionamento online continuo
