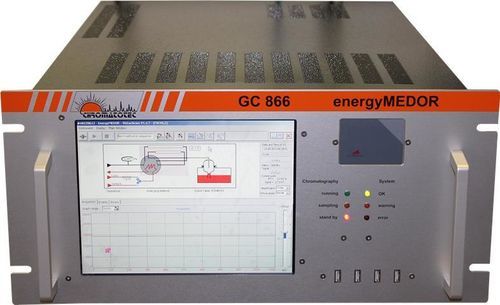

Cromatografo GC energyMEDOR®

per composti dello zolfodi gas industrialedi processo

Panoramica
energyMEDOR® è un cromatografo a gas automatico e isoterma dedicato all'analisi dei composti di zolfo (H2S, mercaptani e solfuri) in matrici gassose. Sono disponibili due versioni: energyMEDOR® ppm per misure a livello di ppm ed energyMEDOR® ppb per misure a livello di ppb.

Applicazione
Monitoraggio e analisi online e continua dei composti di zolfo in gas naturale e gas industriali, inclusi H2S, mercaptani, THT e zolfo totale. Adatto per il controllo dei processi di odorazione e la sicurezza nella distribuzione e nel trattamento del gas.

Principio

• Iniezione in loop tramite valvola automatica per campionamento ripetibile
• Rilevazione tramite reazione gas–liquido specifica per i composti di zolfo
• Rilevatore specifico per lo zolfo con interferenze minime
• Vita utile del rivelatore superiore a 10 anni in condizioni operative standard

Caratteristiche

• Campionamento continuo online per sorveglianza in tempo reale
• Nessuna interferenza da composti non sulfurati
• Strumento a bassa manutenzione con lunga durata del rivelatore
• Validazione automatica dei risultati tramite tubo di permeazione interno
• Allarmi di soglia configurabili (Alto/Basso) per i processi di odorazione

Software VISTACHROM®

• Monitoraggio remoto e controllo delle iniezioni
• Tracciabilità completa con archiviazione locale dei risultati
• Setup QC e gestione degli allarmi di soglia
• Esportazione dati e integrazione: MODBUS / MGS1 / 4-20 mA / 0-10 V

Norme, omologazioni e certificazioni

• ASTM D7493 – 08
• ATEX o IECEx: Zona 1 e 2 – II 2 G Ex pxb IIC T4 Gb
• ATEX o IECEx: Zona 1 e 2 – IIB+H2 T4 Gb
• GOST-R

Specifiche tecniche

• Limiti di rilevamento: H2S: 0,1 ppm (0,1417 mg/m3), mercaptani: 0,1 ppm; H2S: 5 ppb (7,0 µg/m3), mercaptani: 5 ppb
• Gamma di rilevamento: 0/10 o 0/100 o 0/1000 (ppb o ppm)
• Deviazione standard relativa (RSD): RSD < 3% sulla concentrazione su 48 h; RSD < 0,5% sul tempo di ritenzione su 48 h
• Risultati / Computer a bordo: Computer integrato basato su Windows® con display LCD; memoria SSD 32 GB; protocollo MODBUS incluso di serie
• Tempo di ciclo: H2S/MM/EM: 300 s; H2S, mercaptani1, THT: 720 s; H2Sn, mercaptani1, THT: 900 s; H2S, mercaptani2, THT: 1200 s
• Linearità: R² > 0,995 per tutti i composti
• Alimentazione gas / Pneumatica: Gas vettore: aria secca o N2 (3 bar): < 4 ml/min; usare N2 se è presente THT; calibrazione interna: 50 ml/min per la gamma ppm; ingresso campione: 1 bar; valvola pneumatica: 90 ml/commutazione
