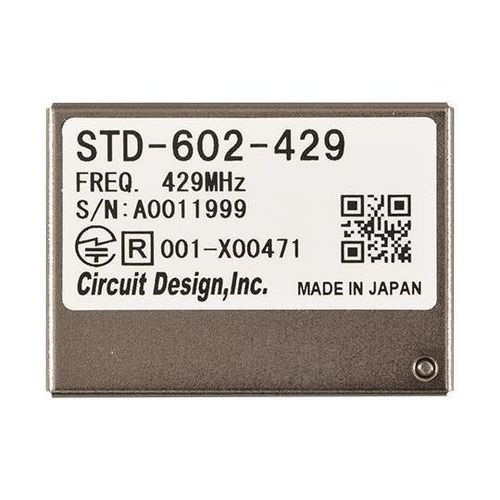

Modulo radio multivia STD-602-429

UHFa banda stretta

Il modulo radio compatto UHF FM a banda stretta STD-602-429 è adatto per applicazioni industriali di controllo remoto e telemetria che operano nella banda dei 429 MHz. Questo modulo, destinato all'uso in Giappone, ha la certificazione di tipo di costruzione (marchio Giteki), il che significa che non è necessaria alcuna licenza radio o registrazione per utilizzarlo. L'STD-602-429 ha una semplice interfaccia seriale e consente l'uso di un protocollo di comunicazione personalizzato. La potenza RF, la velocità dei dati e il canale possono essere impostati tramite comandi seriali dedicati. Come richiesto dalle normative giapponesi, la funzione di rilevamento della portante è implementata ed eseguita automaticamente. Conforme alle norme ARIB STD-T67Comprende la certificazione di tipo di costruzione (marchio Giteki)Banda 429 MHzPiccolo 36 x 26 x 6,1 mmFunzionamento a bassa potenza - 27 mA (TX 10 mW / 3 V) - 17 mA (RX)Interfaccia trasparente per l'ingresso e l'uscita dei datiInterfaccia di controllo dei comandi Applicazioni: Sistema di controllo remoto industrialeSistemi di telemetriaSistema di monitoraggio Specifiche: Standard applicabileARIB STD-T67Tipo di certificazione del progetto di costruzione (marchio Giteki) acquisito Metodo di comunicazioneSimplex, Half Duplex Tipo di emissioneF1DFSK stretta Frequenza429,246875 a 429,915625 MHz Numero di canali RF40 canali79 canali96 canali4.800 bps2.400 bps (TX 5, 10 mW)2.400 bps (TX 1 mW) Passo di canale12.5 kHz6,25 kHz4.800 bps2.400 bps RF bit rate4.800 / 2.400 bps Tensione di alimentazione da 3,0 a 5,0 V CC Corrente di alimentazione27 mA tip. (TX 10 mW)17 mA tip. (RX) Intervallo di temperatura di funzionamento-20 ... +65 °C Dimensioni36 x 26 x 6,1 mm Peso13 g Parte trasmettitore: Potenza di uscita RF10 / 5 / 1 mWCondotta 50 ohm Deviazione+/-2,4 kHz+/-1,2 kHzPN9 4.800 bpsPN9 2.400 bps Emissione spurie< -27 dBm Potenza di dispersione canale adiacente> 40 dBcPN9 2.400 / 4.800 bps Parte ricevente: Tipo di ricevitoreSingolo supereterodina Livello massimo di ingresso10 dBm Sensibilità del ricevitore-114 dBm (4.800 bps)BER 1% Selettività del canale adiacente50 dB (4.800 bps)+/-12,5 kHz Blocco75 dB+/-1 MHz Emissione spurie< -54 dBm Interfaccia: Interfaccia dati (DI / DO)L = GND H = VCC, asincrona Interfaccia comandi trasparente (TXD / RXD)UART 19.200 bps8 bit di dati, nessuna parità, 1 bit di stop Caratteristiche principali / Specifiche tecniche: Conforme a ARIB STD-T67 Certificazione del tipo di costruzione (marchio Giteki) Frequenza: da 429,246875 a 429,915625 MHz Potenza di uscita RF: 10 / 5 / 1 mW Velocità di trasmissione dati: 4.800 / 2.400 bps Tensione di alimentazione: da 3,0 a 5,0 V CC Consumo di corrente: 27 mA (TX), 17 mA (RX) Temperatura di funzionamento: da -20 a +65 °C Dimensioni: 36 x 26 x 6,1 mm Peso: 13 g Interfaccia di controllo trasparente e di comando Funzione di rilevamento della portante implementata
