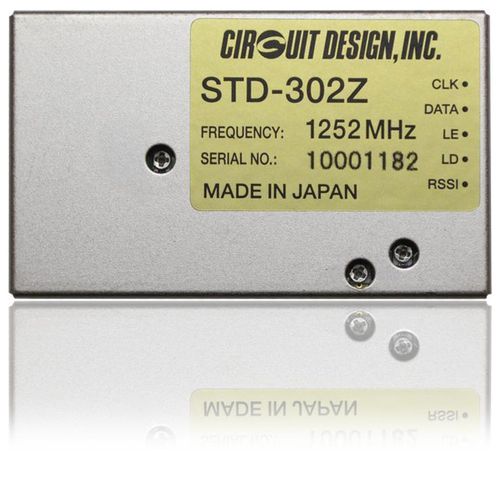

Ricetrasmettitore UHF STD-302Z

FMper trasmissione datidi monitoraggio

Panoramica del Prodotto Il ricetrasmettitore FM a banda stretta programmabile STD-302Z è un modulo ricetrasmettitore UHF FM a banda stretta adatto per applicazioni di controllo remoto e telemetria industriale. I filtri SAW e la tecnologia a banda stretta forniscono una comunicazione dati affidabile in ambienti industriali dove è richiesta una buona reiezione delle interferenze e una portata pratica. Adatto per sistemi di feedback. Caratteristiche - Potenza RF di 10 mW o 5 mW - Gamma operativa da 3,0 a 5,5 V - Canale RF programmabile - VCO controllato da PLL - Sensibilità del ricevitore - Eccellente resistenza a vibrazioni e urti / Durabilità meccanica - Categoria del ricevitore 1 (458 MHz), 1.5 (434 / 869 MHz) - Varie bande di frequenza: 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - EN 300 220 (434 / 458 / 869 MHz) Applicazioni - Applicazioni industriali - Sistemi di controllo remoto / Sistemi di feedback - Sistemi di telemetria / Sistemi di monitoraggio - Trasmissione dati FA Specifiche (esempio 434 MHz) - Standard applicabile: Conforme RED (EN 300 220), Regolamenti sulle apparecchiature radio del Regno Unito 2017 - Metodo di comunicazione: Simplex, Half Duplex - Frequenza: 433,075 a 434,775 MHz - Passo di canale: Programmabile a passi di 25 kHz - Velocità di bit RF: 9.600 bps - Larghezza dell'impulso: Min. 100 us / Max. 15 ms - Tensione di alimentazione: 3,0 a 5,5 V DC - Corrente di alimentazione: 44 mA tip. (TX), 28 mA tip. (RX) - Gamma di temperatura operativa: -20 a +60 gradi C - Dimensioni: 30 x 50 x 9 mm - Peso: 25 g Parte del Trasmettitore - Tipo di trasmettitore: Sintetizzatore PLL - Potenza di uscita RF: 10 mW - Deviazione: +/-2,75 kHz (PN9 9,600bps) - Ingresso dati: Digitale L = GND, H = 3 V a Vcc - Emissione spurie: 1000 MHz) - Potenza del canale adiacente: 1000 MHz) - Uscita dati: Digitale L = GND, H = 2,8 V Altre Bande di Frequenza - 419 MHz: 418,725 a 419,425 MHz, passo di 25 kHz, 9.600 bps, 10 mW - 429 MHz: 429,25 a 429,7375 MHz, passo di 12,5 kHz, 4.800 bps, 9 mW - 447 MHz: 447,275 a 447,9875 MHz, passo di 12,5 kHz, 4.800 bps, 10 mW - 458 MHz: 458,525 a 459,175 MHz, passo di 25 kHz, 9.600 bps, 10 mW - 869 MHz: 868,025 a 870,975 MHz, passo di 25 kHz, 9.600 bps, 5 mW - 1216 MHz: 1216,0125 a 1216,9875 MHz, passo di 25 kHz, 4.800 bps, 8 mW - 1252 MHz: 1252,0125 a 1252,9875 MHz, passo di 25 kHz, 4.800 bps, 8 mW Accessori Correlati - ANT-LEA-01-R, ANT-LEA-02-R: Antenne a filo con spina - ANT-RIG-01-R, ANT-RIG-02-R: Antenne rigide con spina - ANT-01-R: Antenna con cavo coassiale di estensione - ANT-400-SFW-N: Antenna girevole per esterni - ANT-400-R: Antenna resistente all'acqua con SMA - CBL-SMA-02F-R: Cavo di conversione SMA - CBL-TMP-01-R: Cavo coassiale con spina - SJ050011, SJ060011: Connettori femmina per connessioni montate su PCB Certificazioni - Conforme RED (EN 300 220) - Regolamenti sulle apparecchiature radio del Regno Unito 2017 Caratteristiche Tecniche / Specifiche - Bande di frequenza: 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - Potenza di uscita RF: 5 mW, 8 mW, 9 mW, 10 mW (a seconda della banda) - Tensione di alimentazione: 3,0 a 5,5 V DC - Temperatura operativa: -20 a +60°C - Dimensioni: 30 x 50 x 9 mm - Peso: 25 g - Tipo di ricevitore: Doppio supereterodina - Tipo di trasmettitore: Sintetizzatore PLL - Canali programmabili - Alta resistenza a vibrazioni e urti - Durabilità meccanica - EN 300 220 (434 / 458 / 869 MHz)
