Ricetrasmettitore DSSS STD-504
2.4 GhzradioRF

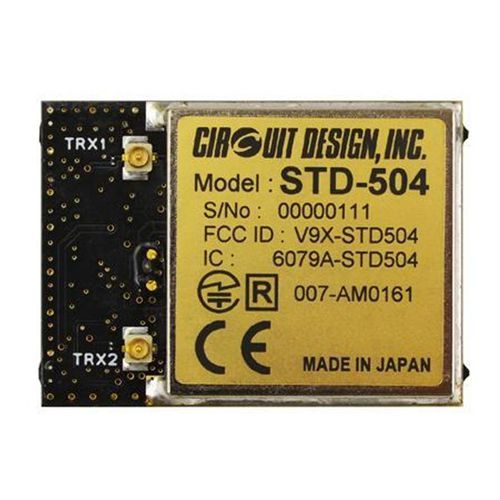

Ricetrasmettitore DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF
Ricetrasmettitore DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF
Ricetrasmettitore DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - immagine - 2
Ricetrasmettitore DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - immagine - 3
Ricetrasmettitore DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - immagine - 4
Ricetrasmettitore DSSS - STD-504 - Circuit Design, Inc. - 2.4 Ghz / radio / RF - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Circuit Design, Inc.

Caratteristiche

Rete
radio, RF, 2.4 Ghz, DSSS
Applicazioni
per trasmissione dati, di monitoraggio, per telecomando radio, per sensore, di telemetria, per trasmettitore di dati senza fili, di monitoraggio
Altre caratteristiche
compatto, a bassa potenza, basso consumo

Descrizione

Panoramica
Lo STD-504 è un ricetrasmettitore radio compatto 2,4 GHz DSSS progettato per telemetria e telecontrollo industriale. Integra un ricevitore a diversità reale e diversità del trasmettitore per mantenere collegamenti affidabili in ambienti affollati nella banda 2,4 GHz. Il modulo supporta il funzionamento a bassa potenza e a batteria, fornisce un'interfaccia dati RF trasparente per i protocolli utente e consente la configurazione tramite comandi UART.

Certificazioni
Conforme a EN 300 328, FCC parte 15.247 (USA), ISED RSS-210 (Canada) e ARIB STD-T66 (Giappone), per il dispiegamento globale.

Caratteristiche
  • Certificazione di conformità CE, FCC, ISED e ARIB
  • Modulazione Direct Sequence Spread Spectrum (DSSS)
  • Opzione di salto canale controllata dal pin CHC
  • Ricevitore a diversità reale (due circuiti riceventi integrati)
  • Diversità del trasmettitore
  • Configurazione del modulo tramite comandi UART dedicati
  • Interfaccia dati RF trasparente (DO/DI/CLK)
  • Funzionamento a bassa potenza adatto all'uso a batteria; 75 canali
  • Portata in linea di vista: 300 m
  • Sensore di temperatura integrato

Applicazioni
  • Telecontrollo industriale
  • Sistemi di telemetria

Specifiche (sintesi)
  • Standard applicabili: EN 300 328; FCC part 15.247; ARIB STD-T66; ISED RSS-210
  • Metodo di comunicazione: Simplex
  • Metodo di trasmissione: Direct sequence spread spectrum
  • Tipo di emissione: F1D (FSK)
  • Frequenza: 2402,5 a 2476,5 MHz
  • Spaziatura canali: 1 MHz
  • Bit rate RF: 19,2 kbps
  • Chip rate: 288 kcps
  • Connettori RF: MHF x 2
  • Codice di spreading: 15 Chips (sequenza M: 111101010001100)
  • Intervallo temperatura di funzionamento: -30 a +70 °C (senza condensa)
  • Tensione di alimentazione: 3,3 a 5,0 V DC (max assoluto 5,5 V)
  • Corrente di alimentazione: TX 55 mA tip.; RX 60 mA tip.
  • Dimensioni: 40 x 29 x 5,5 mm
  • Peso: 10 g
  • Potenza RF in uscita: < 10 mW (e.i.r.p.)
  • Ingresso dati TX: Digitale L = GND, H = Vref
  • Livello ingresso RF (RX): < -13 dBm
  • Sensibilità ricevitore: -93 dBm (19,2 kbps, BER 0,1%)
  • Porti interfaccia dati RF: DO / DI / CLK (bit rate 19,2 kbps; sync: CLK)
  • Porti interfaccia comandi: TXD / RXD (UART, formato RS232C; asincrono)
  • Baud UART supportati: 19,2 k / 38,4 k / 57,6 kbps
  • Controllo di flusso: Nessuno
  • Altri parametri UART: Lunghezza dati 8 bit; Parità: Nessuna; Bit di stop: 2
