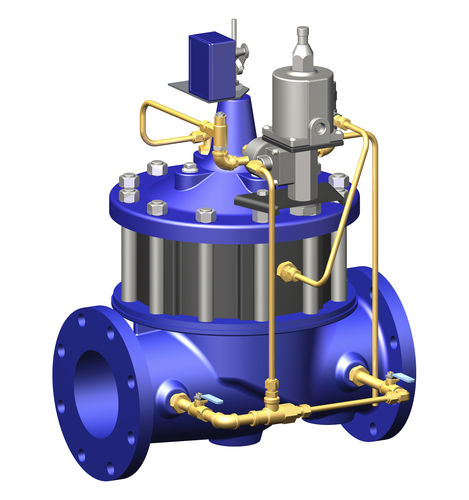

Valvola di regolazione di pompa ausiliaria 60-11/660-11 series

La Cla-Val modello 60-11/660-11 è una valvola di controllo della pompa ausiliaria pilotata. Viene installata sulla pompa ausiliaria di scarico utilizzata per sbarazzarsi degli sbalzi della tubazione dovuti all'avvio e all'arresto della pompa. Altre caratteristiche di questa valvola includono un comando a solenoide che può essere azionato manualmente e una valvola di non ritorno incorporata La pompa si avvia contro una valvola chiusa. Quando la pompa viene avviata, il controllo del solenoide viene eccitato e la valvola inizia ad aprirsi lentamente, aumentando gradualmente la pressione di linea fino alla massima prevalenza di pompaggio. Quando la pompa viene segnalata per lo spegnimento, il controllo del solenoide viene diseccitato e la valvola inizia a chiudersi lentamente, riducendo gradualmente il flusso mentre la pompa continua a funzionare. Quando la valvola è chiusa, un finecorsa che serve come interblocco elettrico tra la valvola e la pompa, rilascia l'avviamento della pompa e la pompa si ferma. Se dovesse verificarsi un'interruzione di corrente, una valvola di non ritorno incorporata si chiude nel momento in cui il flusso si ferma, impedendo il flusso inverso indipendentemente dal posizione del solenoide o del gruppo membrana. Installare la valvola come mostrato per aiutare a prevenire gli sbalzi delle tubazioni durante l'avvio e l'arresto della pompa. Il condotto flessibile dovrebbe essere usato per collegamenti elettrici al controllo del solenoide e all'interruttore di fine corsa. Si raccomanda una valvola anticipatrice di sovratensione Cla-Val modello 52-03 per o il modello 652-03 se è richiesta una valvola a porta ridotta è richiesta. Utilizzare il pannello di controllo elettronico della pompa PC-22D per applicazioni dove si desidera il controllo elettronico e l'integrazione con SCADA. Nota: Si raccomanda l'installazione con lo stelo della valvola verticale verso l'alto. Per l'installazione con stelo orizzontale utilizzare il modello 60-73 di Cla-Val o, se è richiesta una valvola ad attacco ridotto, il modello 660-73.
