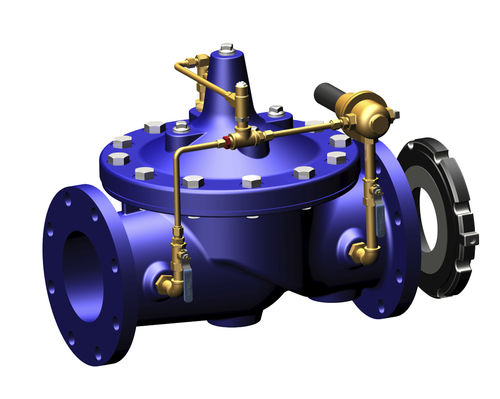

Valvola a membrana 40-01/640-01 series

per controllo di flusso

La valvola di controllo della portata Cla-Val Mode 40-01/640-01 è composta da tre componenti principali: il corpo con la sede installata, il coperchio con il cuscinetto installato e il gruppo della membrana, che sarà l'unico elemento mobile e formerà una camera sigillata nella parte superiore della valvola, separando la pressione di funzionamento dalla pressione di linea. Non sono ammessi premistoppa e/o premistoppa e non ci devono essere pistoni che azionano la valvola principale o i comandi pilota. La valvola di controllo della portata Cla-Val modello 40-01 previene un flusso eccessivo limitando il flusso ad una portata massima preselezionata, indipendentemente dalla variazione della pressione di linea. Si tratta di una valvola a diaframma azionata idraulicamente e controllata dal pilota. Il controllo pilota risponde alla pressione differenziale indotta attraverso un orifizio installato a valle della valvola. Il controllo accurato è assicurato in quanto variazioni molto piccole nella pressione differenziale di controllo producono un'azione correttiva immediata della valvola principale. Le regolazioni della portata sono fatte girando una vite di regolazione sul controllo pilota.
