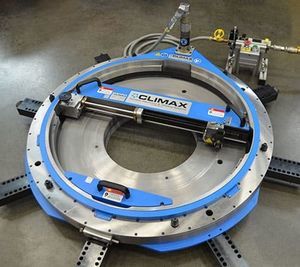

Sfacciatrice portatile EZ FACER™ ODFF12

con flangiatura esternapneumatica

Panoramica

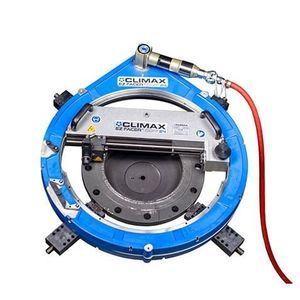

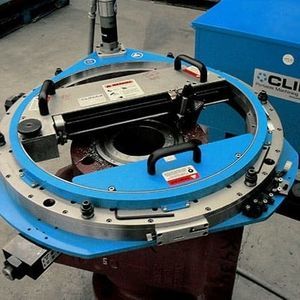

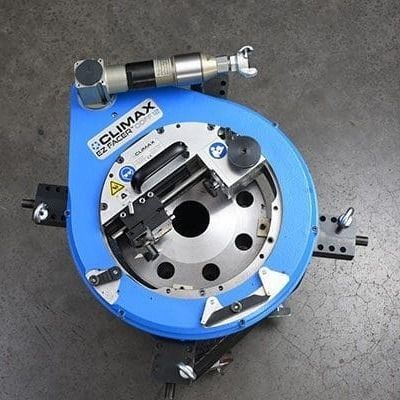

La CLIMAX EZ-FACER™ ODFF12 è una fresa per flange con montaggio su diametro esterno (OD) progettata per la lavorazione di precisione in loco di flange a faccia piana. Azionamento pneumatico e portatile, permette di rifinire superfici, scanalature e smussi senza smontare impianti pesanti. Il montaggio OD garantisce un allineamento stabile per applicazioni critiche sul campo.

Robustezza e impieghi
Costruita con design modulare e robusto, l'ODFF12 è adatta ad ambienti d'impiego gravosi. Idonea per attività di manutenzione, fermo impianto e riparazione dove è fondamentale ridurre i tempi di fermo e mantenere tolleranze strette.

Vantaggi del prodotto

• Design portatile con montaggio OD per lavorazioni in loco senza rimozione dell'attrezzatura.
• Azionamento pneumatico e comandi remoti per operazioni a mani libere e maggiore sicurezza.
• Montaggio modulare dei piedi mandrino per serraggio rapido, flessibile e allineamento ripetibile.
• Unità di controllo pneumatico integrata (PCU) con regolazione di velocità e avanzamento per controllo del processo.
• Fornita in cassa metallica protettiva con guida di riferimento rapido per un impiego efficiente.

Caratteristiche principali

• Pianarità raggiungibile: 0,006" (0,152 mm); finiture superficiali fino a 125 Ra (intervallo: 125–500 Ra).
• Capacità di lavorazione: spianatura, scanalatura e smussatura su una vasta gamma di materiali.
• Velocità di avanzamento regolabile (tabella: 0–0,033"/giro; riferimento prodotto: 0–0,032") per controllo radiale e assiale preciso.
• Trasmissione: cinghia micro V con riduzione 5,4:1; velocità braccio rotante 5–40 giri/min.
• Ingresso pneumatico: ≈1,3 hp (1 kW); tipico 90 psi a 75 CFM / 620 kPa a 2,1 m3/min.

Installazione e funzionamento

• Determinare la gamma di serraggio e fissare i piedini di serraggio appropriati.
• Montare l'unità sull'OD della flangia e livellare/centrare l'RDU.
• Installare il motore e l'insieme slitta porta-utensile.

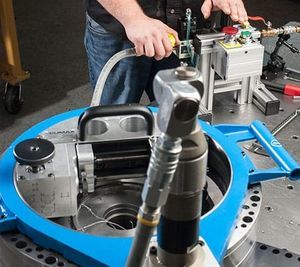

• Configurare la PCU, impostare l'avanzamento a zero e aprire gradualmente il regolatore di velocità; innestare la valvola manuale.
• Regolare avanzamento e velocità di rotazione per ottenere la finitura richiesta.
• Usare l'arresto di emergenza rilasciando la maniglia della valvola se necessario.

Certificazioni e conformità

• Conforme alla Direttiva Macchine 2006/42/CE.
• ISO 9001:2015 – conformità al sistema di gestione qualità.
• Rispetta gli standard di finitura superficiale ASME, API e ANSI.

Applicazioni

• Ripristino di flange danneggiate o corrose.
• Lavorazione di scanalature o smussi su flange piane.
• Preparazione delle superfici di tenuta durante manutenzione o fermo impianto.
• Lavorazione in loco senza rimozione delle attrezzature per ridurre i tempi di fermo.

Settori

• Petrolio e gas
• Petrolchimico e raffinerie
• Costruzione navale e offshore
• Generazione di energia
• Trattamento acque e servizi pubblici
• Minerario e industrie pesanti
• Aerospaziale e difesa (sistemi di tubazioni a terra)

Specifiche (tabella)
MODELLO: ODFF12
Codice articolo: 106283
Gamma di montaggio: 3–12,5" / 76,2–317,5 mm
Intervallo diametro frontale: 4–12" / 101,6–304,8 mm
Corsa radiale slitta porta-utensile: 4,4" / 111,8 mm
Corsa assiale testa utensile: 2,5" / 63,5 mm
Avanzamento: 0–0,033"/giro / 0–0,838 mm/giro (regolabile)
Tipo trasmissione: cinghia micro V
Riduzione ingranaggi: 5,4:1
Velocità braccio rotante: 5–40 giri/min
Requisiti pneumatici: 1,3 hp (1 kW) – 90 psi a 75 CFM / 620 kPa a 2,1 m3/min
Peso macchina: 133,2 lb / 60,4 kg
Peso spedizione: 250 lb / 113,4 kg
Dimensioni cassa: 36,2 x 28,5 x 16" / 920 x 724 x 406 mm
Codice HS: 8461.9

Caratteristiche / specifiche tecniche

• Modello: ODFF12
• Codice articolo: 106283
• Gamma montaggio: 3–12,5" (76,2–317,5 mm)
• Intervallo diametro frontale: 4–12" (101,6–304,8 mm)
• Corsa radiale: 4,4" (111,8 mm)
• Corsa assiale: 2,5" (63,5 mm)
• Avanzamento: 0–0,033"/giro (0–0,838 mm/giro)
• Trasmissione: cinghia micro V, riduzione 5,4:1
• Velocità: 5–40 giri/min
• Ingresso pneumatico: ≈1 kW (1,3 hp); 90 psi a 75 CFM / 620 kPa a 2,1 m3/min
• Peso macchina: 60,4 kg; Peso spedizione: 113,4 kg
• Dimensioni cassa (L×P×A): 920 × 724 × 406 mm
• Codice HS: 8461.9
