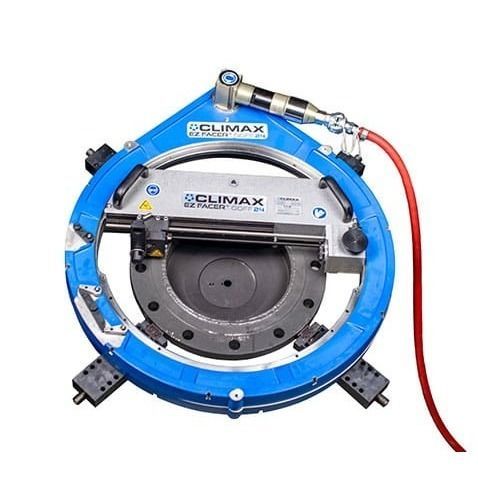

Sfacciatrice portatile EZ FACER™ ODFF24

con flangiatura esternaper scanalaturapneumatica

Descrizione

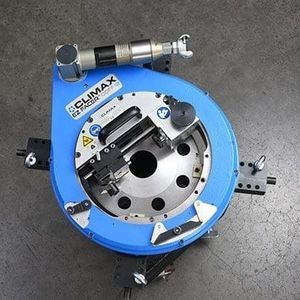

La CLIMAX EZ-FACER™ ODFF24 con montaggio esterno (OD) è una macchina portatile azionata pneumaticamente, progettata per la lavorazione di precisione in cantiere di flange a faccia piana. Consente il risurfacing, la fresatura di scanalature e la smussatura senza smontare tubazioni o sistemi di processo pesanti. Il montaggio OD garantisce un allineamento stabile per interventi di manutenzione critici.

Vantaggi del prodotto

• Spianatura di precisione: planarità fino a 0,006 in (0,152 mm) e finiture superficiali fino a 125 Ra (intervallo 125–500 Ra) per risultati ripetibili.
• Operazioni versatili: spianatura, scanalatura e smussatura su un'ampia gamma di flange e materiali.
• Potenza e controllo: unità di controllo pneumatica (PCU) integrata con regolazione di velocità e avanzamento; avanzamento regolabile 0–0,033 in/giro per controllo radiale e assiale fine.
• Installazione rapida: montaggio modulare del piedino mandrino per serraggio flessibile e rapido dispiegamento.
• Sicurezza operatore: azionamento pneumatico, possibilità di funzionamento a mani libere e comandi remoti con arresto di emergenza.

Configurazione e funzionamento

• Fornita in una cassa metallica protettiva su misura con una guida rapida di una pagina.
• Determinare la gamma di serraggio e fissare i piedini di serraggio.
• Montare sul pezzo da lavorare e livellare/centrare l'RDU.
• Installare il motore e il gruppo scorrevole.
• Configurare la PCU e impostare l'avanzamento a zero prima della lavorazione.
• Aprire gradualmente il regolatore di velocità e innestare la valvola manuale; regolare avanzamento e velocità di rotazione per la finitura desiderata.
• Usare l'arresto di emergenza rilasciando la maniglia della valvola.

Certificazione e conformità

• Conforme alla Direttiva Macchine 2006/42/CE.
• ISO 9001:2015 gestione della qualità.
• Conforme agli standard ASME, API e ANSI per la finitura superficiale.

Applicazioni

• Rifacimento di flange danneggiate o corrose.
• Lavorazione di scanalature e smussi su flange piane.
• Preparazione delle superfici di tenuta durante operazioni di manutenzione o fermo impianto.
• Lavorazione in loco senza rimuovere le apparecchiature.

Settori

• Petrolio e gas
• Petrolchimico e raffinerie
• Costruzione navale e offshore
• Generazione di energia
• Trattamento delle acque e servizi pubblici
• Industrie minerarie e pesanti
• Aerospaziale e difesa (sistemi di tubazioni a terra)

Specifiche
MODELLO: ODFF24
Codice articolo: 106284
Gamma di montaggio: 9,7–24,5 in / 246–622 mm
Intervallo diametro frontale: 0–24 in / 0–609,6 mm
Corsa radiale slitta utensile: 12,8 in / 324,9 mm
Corsa assiale testa utensile: 2,5 in / 63,5 mm
Velocità avanzamento: 0–0,033 in/giro / 0–0,838 mm/giro

SISTEMA DI TRASMISSIONE
Tipo di trasmissione: cinghia micro V
Riduzione ingranaggi: 9,0:1
Intervallo velocità braccio rotante: 5–30 rpm
Requisiti alimentazione pneumatica: 1,3 hp (1 kW) – 90 psi a 57 CFM / 620 kPa a 1,6 m3/min

PESI E DIMENSIONI
Peso macchina: 237 lb / 60,4 kg
Peso spedizione: 410 lb / 186 kg
Dimensioni cassa: 47.24 x 40.6 x 16 in / 1200 x 1032 x 406 mm
Codice HS: 8461.9

Caractéristiques / spécifications techniques

• Modello: ODFF24
• Codice articolo: 106284
• Gamma montaggio OD: 246–622 mm (9,7–24,5 in)
• Diametro frontale lavorabile: 0–609,6 mm (0–24 in)
• Corsa radiale utensile: 324,9 mm (12,8 in)
• Corsa assiale testa: 63,5 mm (2,5 in)
• Avanzamento: 0–0,033 in/giro (0–0,838 mm/giro)
• Trasmissione: cinghia micro V
• Riduzione: 9,0:1
• Velocità braccio: 5–30 rpm
• Alimentazione pneumatica: 1,3 hp (1 kW); 90 psi a 57 CFM (620 kPa a 1,6 m3/min)
• Peso macchina: 237 lb (60,4 kg)
• Peso spedizione: 410 lb (186 kg)
• Dimensioni cassa: 1200 x 1032 x 406 mm
