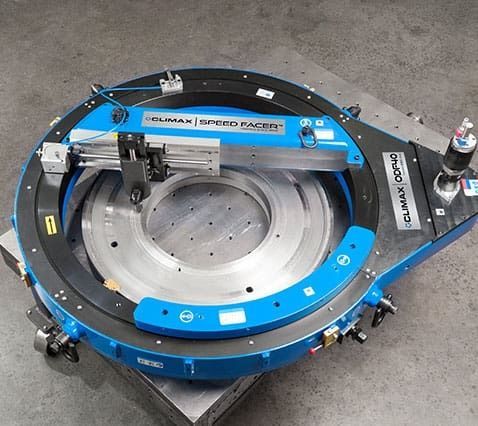

Sfacciatrice portatile SPEED FACER™ ODF30 – ODF120

con flangiatura esternaidraulicapneumatica

Panoramica
La CLIMAX SPEED FACER™ ODF30 – ODF120 è una macchina per la spianatura di flange con montaggio esterno (OD) ad alte prestazioni, progettata per l'uso in campo e per garantire sicurezza, velocità e precisione. Il controllo avanzamento remoto e il sistema di avanzamento automatico consentono lavorazioni a mani libere, mantenendo gli operatori lontani dalle parti in movimento e migliorando uniformità e produttività.

Caratteristiche principali

• Rapida messa in servizio con dita di regolazione personalizzate e piedini di livellamento per semplificare l'allineamento — dall'imballo al taglio in 15 minuti o meno.
• Avanzamenti infinitamente variabili e testa utensile completamente ruotabile con utensili che ruotano a 360° per flessibilità nelle finiture, nei tipi di taglio e negli elevati asporti di truciolo.
• Comando avanzamento remoto e avanzamento automatico per operazioni a mani libere e maggiore sicurezza dell'operatore.

Vantaggi del prodotto

• Prestazioni di lavorazione potenti e precise: Opzione motore pneumatico fino a 3 hp; riduzione ottimizzata per utensili in carburo o HSS; avanzamenti 0,001–0,032 in/giro (0,025–0,813 mm/giro); multiple leve di scatto per avanzamenti aggressivi.
• Versatilità e facilità d'uso: Dieci modelli che coprono diametri di flangia fino a 120,5" (3060 mm); testa e punta utensile ruotano indipendentemente di 360° per smussi, scanalature per O-ring, spalle squadrate e superfici angolate; opzione di fissaggio posteriore; trippers di alimentazione rimovibili; motore pneumatico reversibile; dita di allineamento e piedini di livellamento; porta-utensile accetta fino a 0,75" (19,1 mm); utensili da taglio disponibili su richiesta; cassa su misura per la spedizione.
• Sicurezza: Sistema di avanzamento automatico per mantenere le mani dell'operatore lontane dalle parti in movimento; protezione cuscinetto per impedire l'ingresso di trucioli; interblocco di sicurezza a bassa pressione per evitare riavvii involontari; arresto di emergenza; certificazione CE.

Specifiche (tabella)
Modello | Gamma di montaggio | Gamma con estensione piedini | Intervallo diametro di spianatura | Opzione motore
ODF30 | 19.2 – 30.5" / 488 – 775 mm | 9.2 – 30.5" / 234 – 775 mm | 0 – 30.5" / 0 – 775 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF40 | 29.2 – 40.5" / 742 – 1029 mm | 19.2 – 40.5" / 488 – 1029 mm | 0 – 40.5" / 0 – 1029 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF50 | 39.2 – 50.5" / 996 – 1283 mm | 29.2 – 50.5" / 742 – 1283 mm | 0 – 50.5" / 0 – 1283 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF60 | 49.2 – 60.5" / 1250 – 1537 mm | 39.2 – 60.5" / 996 – 1537 mm | 0 – 60.5" / 0 – 1537 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF70 | 59.2 – 70.5" / 1512 – 1791 mm | 49.2 – 70.5" / 1250 – 1791 mm | 0 – 70.5" / 0 – 1791 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF80 | 69.2 – 80.5" / 1757 – 2044 mm | 59.2 – 80.5" / 1503 – 2044 mm | 0 – 80.5" / 0 – 2044 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF90 | 79.2 – 90.5" / 2011 – 2298 mm | 69.2 – 90.5" / 1757 – 2298 mm | 0 – 90.5" / 0 – 2298 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF100 | 89.2 – 100.5" / 2265 – 2552 mm | 79.2 – 100.5" / 2011 – 2552 mm | 0 – 100.5" / 0 – 2552 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF110 | 99.2 – 110.5" / 2519 – 2806 mm | 89.2 – 110.5" / 2265 – 2806 mm | 0 – 110.5" / 0 – 2806 mm | Pneumatico o Idraulico – Trasmissione a cinghia
ODF120 | 109.2 – 120.5" / 2773 – 3060 mm | 99.2 – 120.5" / 2519 – 3060 mm | 0 – 120.5" / 0 – 3060 mm | Pneumatico o Idraulico – Trasmissione a cinghia

Specifiche tecniche

• Serie: SPEED FACER™ (ODF30–ODF120).
• Modelli disponibili: ODF30, ODF40, ODF50, ODF60, ODF70, ODF80, ODF90, ODF100, ODF110, ODF120.
• Intervallo diametro di spianatura: dipendente dal modello, da 0–30.5" / 775 mm fino a 0–120.5" / 3060 mm.
• Opzioni motore: pneumatico o idraulico; trasmissione a cinghia; motore pneumatico fino a ~3 hp disponibile.
• Avanzamento: variabile 0,001–0,032 in/giro (0,025–0,813 mm/giro); multiple posizioni di tripper.
• Utensili: porta-utensile accetta fino a 0,75" (19,1 mm); compatibile con carburo o HSS.
• Testa e utensile: rotazione indipendente 360° per vari tipi di taglio (smussi, scanalature, spalle, superfici inclinate).
• Sicurezza: avanzamento automatico, protezione cuscinetto, interblocco bassa pressione, arresto di emergenza; certificazione CE.
• Accessori: utensili di taglio su richiesta; cassa di imballaggio su misura; opzione di fissaggio posteriore.
